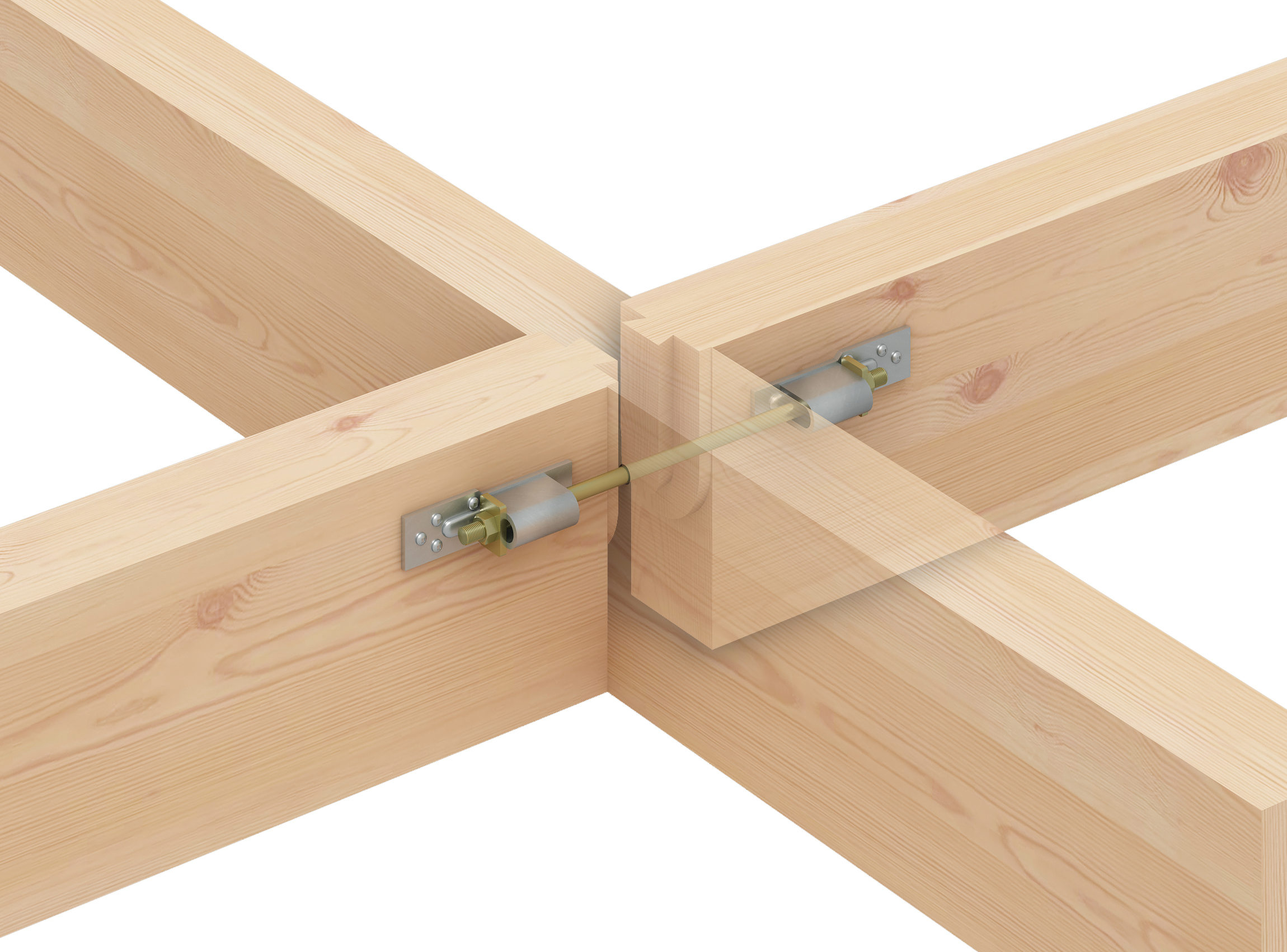

●羽子板HD15kN〈両引きセット〉-取付図 ●羽子板HD15kN〈両引きセット〉-製品図
性能試験
仕様
| 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|
| AF431600 | 5セット | 専用角ビットビス TBA-65（10本） 両ネジボルトM12×420（1本） | 7.0 |
| 材質 | 羽子板HD15kN | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|---|
| 羽子板HD専用座金 | JIS G 3101（一般構造用圧延鋼材）SS400 | |
| 両ネジボルトM12 | JIS B 1180 及びJIS B 1051 強度区分4.6 または4.8 を満足する炭素鋼 | |
| 六角ナットM12 | JIS B 1181 及びJIS B 1052 強度区分4T を満足する炭素鋼 | |
| 表面処理 | 羽子板HD15kN | エコートRWH 処理 「エコートRWH 処理」は、 NOFメタルコーティングス（株）の登録商標です。 |
| 羽子板HD専用座金 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C | |
| 両ネジボルトM12 | ||
| 六角ナットM12 |
