●羽子板HD15kN〈片引きセット〉-取付図 ●羽子板HD15kN〈片引きセット〉-製品図
性能試験

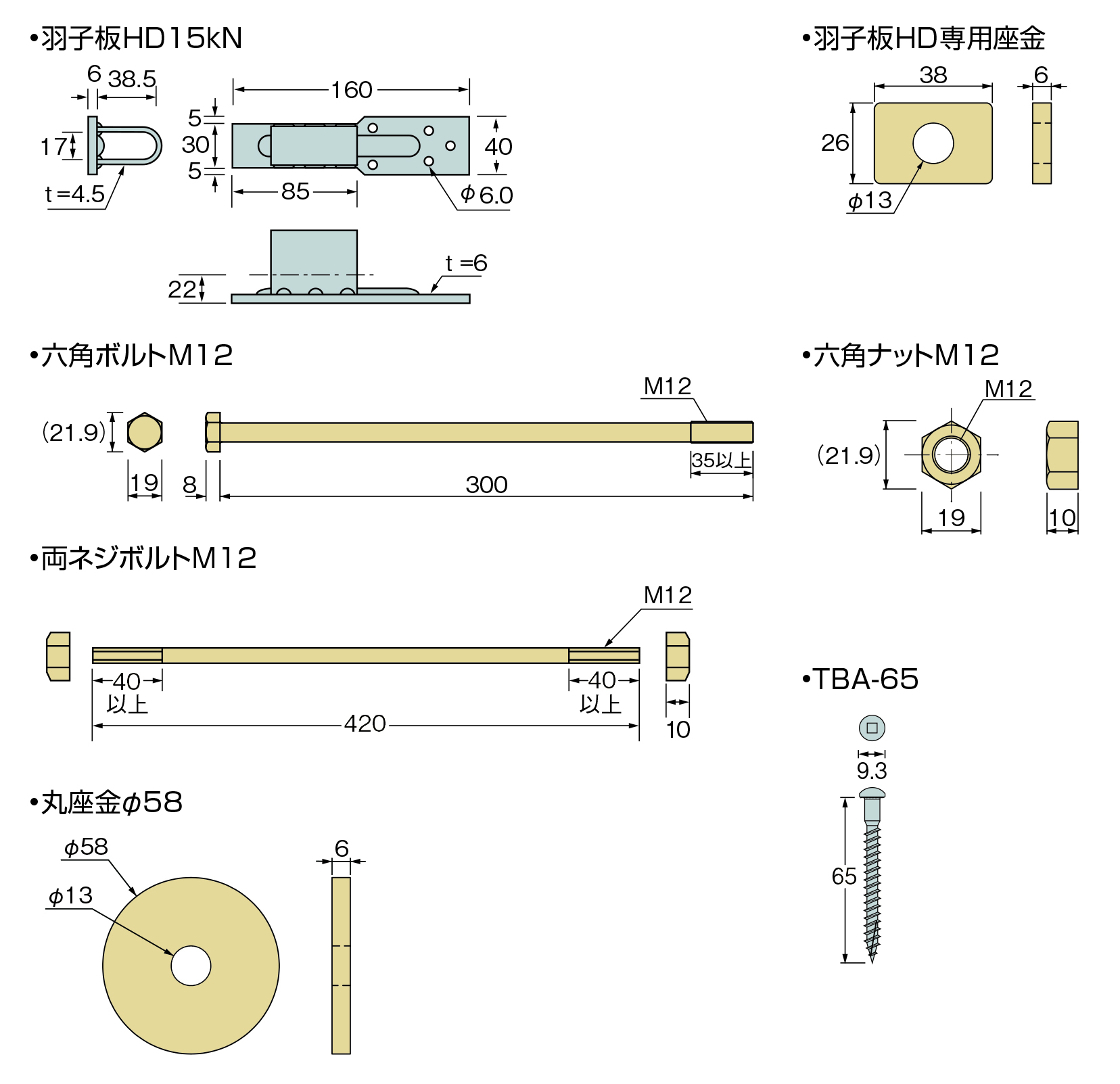

寸法図
取付参考図
施工方法
①納まりまたはボルトの長さに合わせて羽子板HD15kNを
専用角ビットビスTBA-65（5本）でとめつけてください。 ※締め代30㎜以上
②羽子板HD15kNにボルトを通し、羽子板HD専用座金及び丸座金φ58を介して
ナットで締め付けてください。
注意事項
- 指定用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- 高所作業をする場合は、安全帯を着用して施工してください。
- 座掘り寸法（外径φ60）の深さは、30㎜以内としてください。
- 納まりに応じてサイズの異なるボルトを使用する場合は
別途、六角ボルトM12または両ネジボルトM12をご用意ください。
仕様
| 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|
| AF431500 | 10セット | 専用角ビットビス TBA-65（5本） 六角ボルトM12×300（1本） 丸座金Φ58（1枚） | 9.0 |
| 材質 | 羽子板HD15kN | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|---|
| 羽子板HD専用座金 | JIS G 3101（一般構造用圧延鋼材）SS400 | |
| 六角ボルトM12 | JIS B 1180 及びJIS B 1051 強度区分4.6 または4.8 を満足する炭素鋼 | |
| 六角ナットM12 | JIS B 1181 及びJIS B 1052 強度区分4T を満足する炭素鋼 | |
| 丸座金φ58 | JIS G 3101（一般構造用圧延鋼材）SS400 | |
| 表面処理 | 羽子板HD15kN | エコートRWH 処理 「エコートRWH 処理」は、 NOFメタルコーティングス（株）の登録商標です。 |
| 羽子板HD専用座金 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C | |
| 六角ボルトM12 | ||
| 六角ナットM12 | ||
| 丸座金φ58 |
