筋かい接合金物

2倍筋かい〈リベロⅢ〉

リベロⅡが進化! 薄くて軽く、さらに使いやすくなりました

  • 告示1460号第1号二・ホ
告示について
  • オメガー
  • 性能試験済
  • 内使い対応
  • 床合板対応

用途・特長

45mm×90mm以上の筋かい(壁倍率2倍)及び90mm×90mm以上の筋かい(壁倍率3倍)の端部を接合するときに使用します。



  1. 板厚1.6mmの高張力鋼の採用とリブ補強により、耐力を確保しながら軽量化を実現しました。
  2. L型の形状で、横架材から離れた位置で筋かいを固定するため、柱頭柱脚金物との干渉を軽減します。
  3. 床合板(30mm厚以下)の上に筋かいを固定するときに最適です。
  4. 金物の形状が対称になっているため、筋かいの上下左右に区別なく取り付けができます。
  5. 内使いにより、真壁和室側への干渉を避けられます。
  6. ハウスプラス確認検査(株)による接合部金物試験済み商品です。

各種ダウンロード

取付参考図

  • ●2倍筋かい〈リベロⅢ〉-取付図

  • ●2倍筋かい〈リベロⅢ〉-製品図

CAD

  • ●2倍筋かい〈リベロⅢ〉-取付図

  • ●2倍筋かい〈リベロⅢ〉-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP22-KT004
    筋かい壁の1mあたりの基準せん断耐力 3.46kN

    45mm×90mmの筋かい接合(外使い床合板有り)

  • ●ハウスプラス確認検査(株) HP22-KT005
    筋かい壁の1mあたりの基準せん断耐力 3.74kN

    45mm×90mmの筋かい接合(外使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT006
    筋かい壁の1mあたりの基準せん断耐力 3.96kN

    45mm×90mmの筋かい接合(内使い床合板有り)

  • ●ハウスプラス確認検査(株) HP22ーKT007
    筋かい壁の1mあたりの基準せん断耐力 4.01kN

    45mm×90mmの筋かい接合(内使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT037
    筋かい壁の1mあたりの基準せん断耐力 2.98kN

    90mm×90mmの筋かい接合(内使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT038
    筋かい壁の1mあたりの基準せん断耐力 3.16kN

    90mm×90mmの筋かい接合(内使い床合板有り)

その他

  • ●ハウスプラス確認検査(株) HP22-KT004
    表紙+全文

    45mm×90mmの筋かい接合(外使い床合板有り)

  • ●ハウスプラス確認検査(株) HP22-KT005
    表紙+全文

    45mm×90mmの筋かい接合(外使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT006
    表紙+全文

    45mm×90mmの筋かい接合(内使い床合板有り)

  • ●ハウスプラス確認検査(株) HP22-KT007
    表紙+全文

    45mm×90mmの筋かい接合(内使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT037
    表紙+全文

    90mm×90mmの筋かい接合(内使い床合板なし)

  • ●ハウスプラス確認検査(株) HP22-KT038
    表紙+全文

    90mm×90mmの筋かい接合(内使い床合板有り)

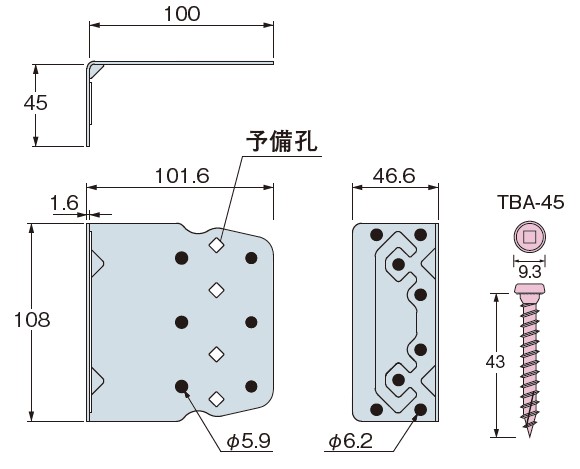

寸法図

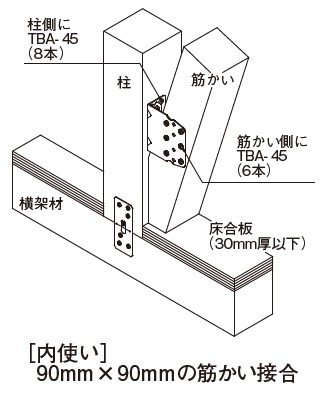

取付参考図

施工方法

  1. 金物本体は、専用角ビットビスTBA- 45(8本)で柱に取り付けてください。(横架材または床合板の上端から金物までの距離は、90~170mmの間を目安に調整します。)
  2. 筋かいをセットし、専用角ビットビスTBA-45(6 本)でとめ付けてください。(金物の筋かい面に角孔を4箇所設置しておりますので、筋かいの節を避ける場合や金物の取り付け位置によってビスが丸孔に施工できない場合にご使用ください。)

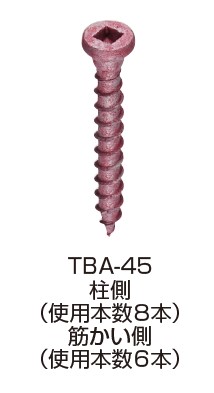

※専用角ビットビスTBA-45の締め付けには3番四角ビット(別売品:推奨長さ110mm以上)をご使用ください。

注意事項

  • 指定の用途以外には使用しないでください。
  • けが防止のための手袋等をはめて作業を行ってください。

仕様

サイズ(mm)商品コード梱包(1ケース)付属金物重量(kg/ケース)
46.6×108×101.6×1.6(t)AA10930050個専用角ビットビス
TBA-45(700本)
13.3



材質JIS G 3302(溶融亜鉛めっき鋼板及び鋼帯)SGH490またはSGC490
表面処理溶融亜鉛めっき鋼板(Z27)

※2倍筋かい〈リベロⅡ〉の販売を終了しました。

よくある質問

  • 1.5倍の筋かいに2倍筋かい用の金物を使用してもよいですか

    壁倍率に適合した筋かい金物を使用してください。

    1.5倍用の筋かい金物は「1.5倍筋かいリベロ」「ヘキサプレートSD」がございます。

    関連製品

  • 45×90の筋かいの耐力に比べて90×90のほうが数値が低いのですが大丈夫ですか

    45×90は2.94kN以上、90×90は1.96kN以上が基準となっているため問題ありません。

    関連製品

  • 取り付け高さに制限はありますか

    横架材または床合板の上端から金物までの距離は90~170mmを目安に施工してください。

  • 1本の筋交に対し異なる筋かい金物を使用しても良いですか

    試験は上下同じ金物を使用した状態で行っております。同じ金物をご使用ください。
