用途・特長
登り梁端部と桁の接合に使用します。
①梁側を専用ビスのみで接合するため、梁へのボルト孔加工が不要です。
②金物が小型で勾配つきのため3寸〜6寸勾配の多様な勾配に対応します。桁へのボルト孔あけ位置や孔あけ角度の調整が不要なため、施工性が大幅に向上します。
③桁へのボルト孔あけを材に対して水平に行うため、プレカット加工が可能になります。
各種ダウンロード
取付参考図
CAD
●登り梁ジョイント3060-取付図 ●登り梁ジョイント3060（右）-製品図 ●登り梁ジョイント3060（左）-製品図
性能試験
寸法図

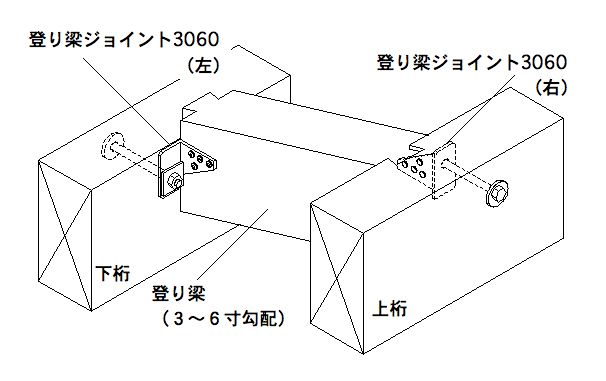

取付参考図

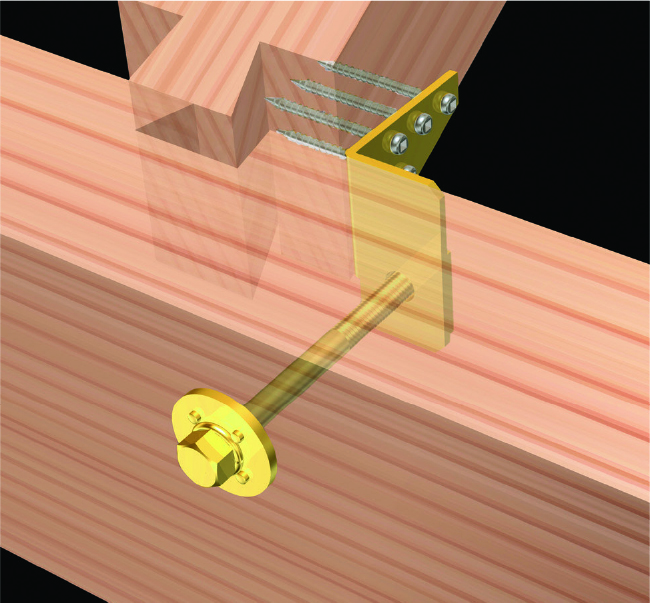

施工方法
①仕口加工した登り梁を落とし込みます。
②上桁、下桁と金物をボルト、ナット、座金で締め付けます。
③登り梁と金物を専用角ビットビスTBA-65（4本）でとめ付けます。
④必要に応じてボルトを増し締めします。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- 本製品は梁受け機能はありません。大入れ蟻掛けなど仕口加工を行った上で使用してください。

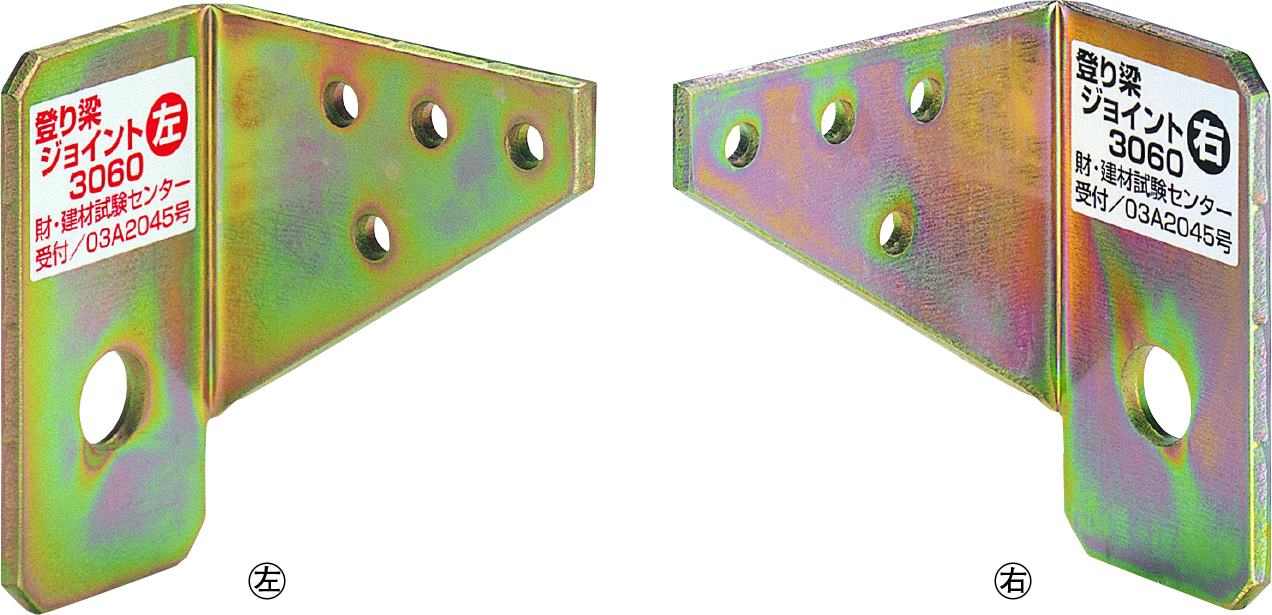

仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 45×80×75×4. 5（t ) | AA163600 | 6組（左右各6個) | Z六角ボルト（L＝140）／12本、 M12ナット／12個 専用角ビットビスTBA-65／48本 スプリングワッシャ付き丸座金／12枚 40角座金／12枚 | 5.8 |
| 材質 | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
