用途・特長
登り梁端部と桁の接合に使用します。
①専用ビスのみで接合できるため、ボルト孔加工が不要です。
②3～12.5寸勾配の登り梁端部に取付ができます。
③ハウスプラス確認検査（株）による接合部性能試験済み商品です。
※3寸未満の勾配に使用する場合は、桁・登り梁ともに断面寸法105㎜×150㎜以上としてください。
各種ダウンロード
取付参考図
CAD
●ビスどめ登り梁金物-取付図 ●ビスどめ登り梁金物（右用）-製品図 ●ビスどめ登り梁金物（左用）-製品図
性能試験
寸法図

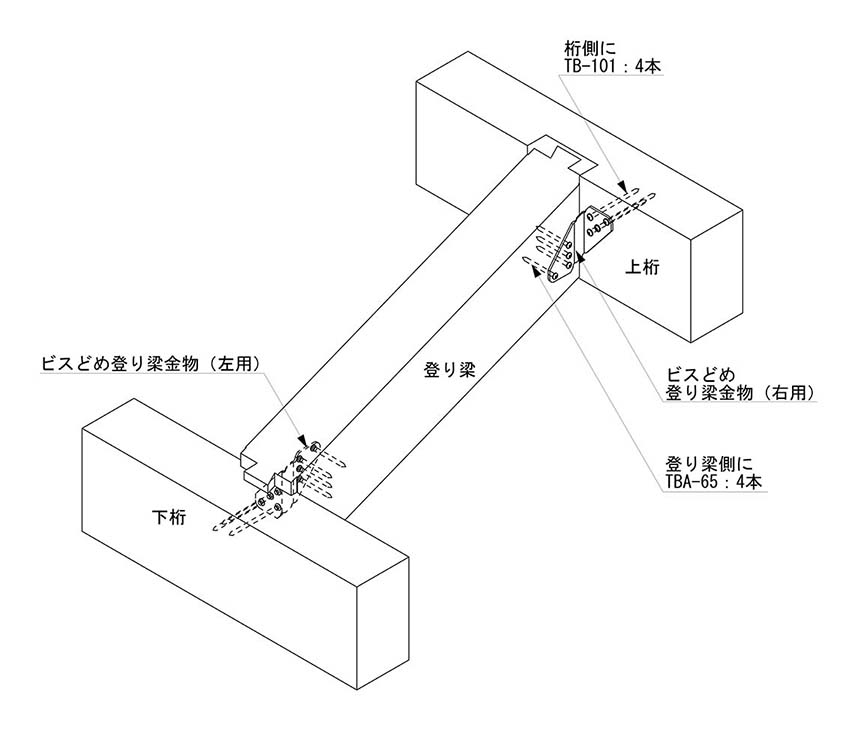

取付参考図
施工方法
①仕口加工した登り梁を落とし込みます。
②「登り梁」の刻印のある方を登り梁側にして位置を合わせます。
③登り梁側に専用角ビットビスTBA-65（4本）、桁側に専用角ビットビスTB-101（4本）でとめ付けます。
注意事項
- 本製品は梁受け機能はありません。大入れ蟻掛けなど仕口加工を行った上で使用してください。
- 高所作業をする場合は、安全帯を着用して施工してください。
- 指定用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 63.2×116.2×67.2×3.2（ｔ) | AA163000 | 20組 （左右各20個） | 専用角ビットビス TBA-65（160本） TB-101（160本） | 10.4 |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
