用途・特長
小屋梁と軒桁、胴差と床梁および横架材相互の接合に使用します。
①パイプ部を材木に埋め込むことで、専用角ビットビス2本で17.6kNの耐力を確保できます。
②U字型ホールのクリアランスが広いので、取り付けが容易です。
③ビスのみでの施工ですので、施工効率がアップします。
④一財・建材試験センターによる性能試験済みです。
各種ダウンロード
取付参考図
CAD
●ビームキャッチ-取付図 ●ビームキャッチ-製品図
性能試験
寸法図

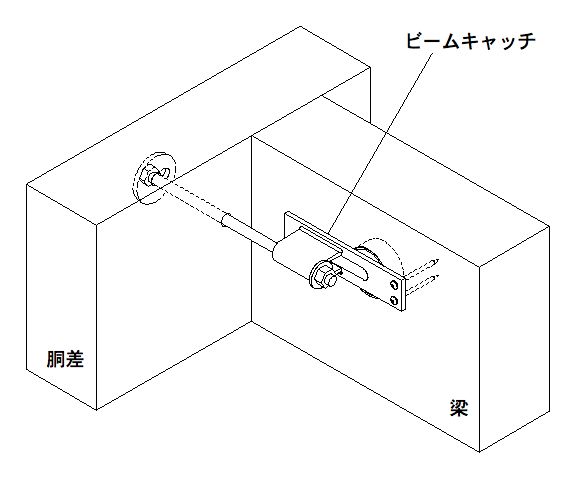

取付参考図
施工方法
①桁にボルト孔をあけ、梁にφ60（深さ25mm程度）の座掘りをしてください。
②座掘りに、ビームキャッチのパイプ部を差し込み、専用角ビットビスTBA- 65でとめ付けてください。
③ビームキャッチをルーズ穴座金及び専用丸ワッシャを介して、六角ボルトM12（別売品）で固定してください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- べいまつ相当の材木をご使用ください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 40×175×6. 0（t ） | AF436300 | 20個 | 専用角ビットビスTBA-65 2本 ┐ ルーズ穴座金 1枚 ├ ×20袋 専用丸ワッシャ 1枚 ┘ | 15.0 |
| 材質 | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
