ステンレス金物

ステンレス装飾柱脚金物Sタイプ

  • 社内試験
  • 性能試験済

用途・特長

玄関ポーチなどに立つ独立柱を受ける装飾金物です。

  1. ステンレス製のため防錆性に優れます。
  2. 柱のサイズに合わせて選べます。
    ※本体にはクリア塗装が施されています。養生の際には、ご注意ください。

各種ダウンロード

取付参考図

  • ●ステンレス装飾柱脚金物Sタイプ-取付図

  • ●ステンレス装飾柱脚金物Sタイプ90角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ100角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ120角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ150角型-製品図

CAD

  • ●ステンレス装飾柱脚金物Sタイプ-取付図

  • ●ステンレス装飾柱脚金物Sタイプ90角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ100角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ120角型-製品図

  • ●ステンレス装飾柱脚金物Sタイプ150角型-製品図

性能試験

  • ●ハウスプラス確認検査(株) HP24-KT065
    短期基準接合耐力 10kN

  • ●ハウスプラス確認検査(株) HP24-KT065
    表紙+全文

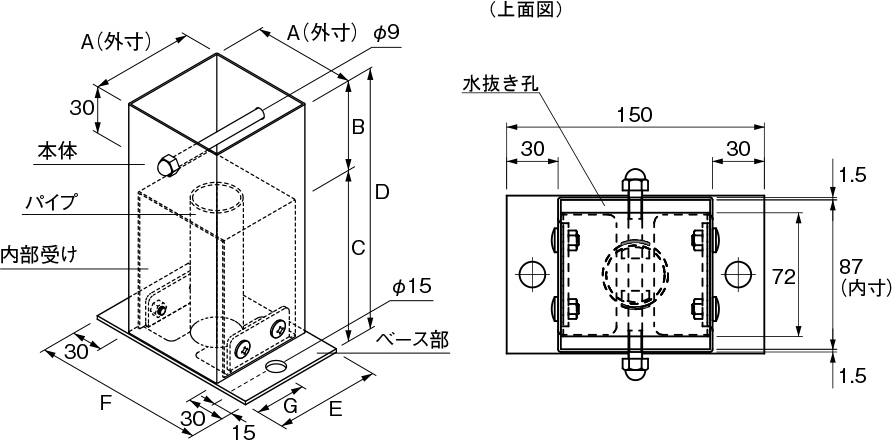

寸法図

取付参考図

仕様

種類商品コード梱包付属金物

重量

(kg/ケース)

90角型AD4092S01本両ネジボルトM8×105 袋ナット付

1.7

100角型AD4102S0両ネジボルトM8×115 袋ナット付

1.9

120角型AD4120S0両ネジボルトM8×135 袋ナット付

2.6

150角型AD4150S0両ネジボルトM8×165 袋ナット付

3.4



材質

本体部分:JIS G 4305 SUS304(18-8)

パイプ部分:JIS G 4305 SUS304 TKC E-G

電解研磨仕上げ(ヘアライン仕上げ)
