六角ナットとパクトナットはどちらもご使用いただき、必ずWナットで締め付けてください。
用途・特長
登り梁端部の接合、斜め梁（平面）端部の接合に使用します。
①専用ビスのみで接合するため、横架材にボルト孔をあけずに取り付けることができます。
②登り梁の0.5～12.5寸勾配に取り付けができます。
③平面の床梁の斜め梁に取り付けができます。（45°～90°）
各種ダウンロード
取付参考図
CAD
●フリーアングル羽子板セット-取付図 ●フリーアングル羽子板セット-製品図
性能試験
寸法図
取付参考図

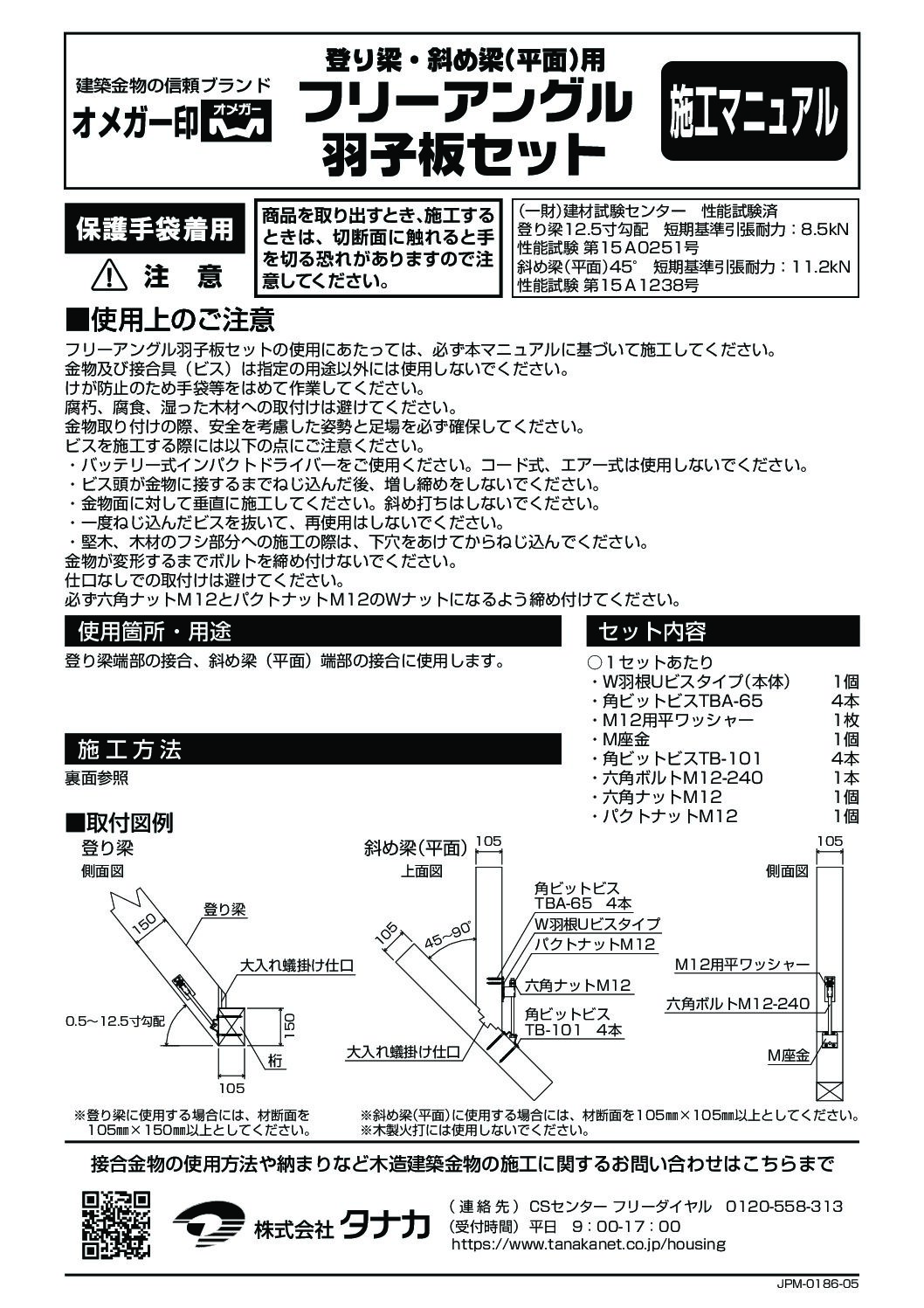

施工方法

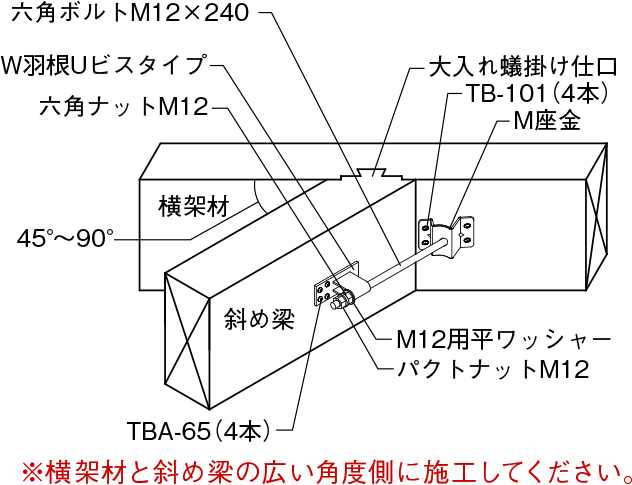

①付属の六角ボルトをM座金の内側から通します。
②M座金を取り付ける軒桁や床梁に合わせて専用角ビットビスTB-101（4本）で取り付けます。
③W羽根Uビスタイプ本体をネジ部が30mm程度出るように登り梁や斜め梁に位置を合わせて設置し、専用角ビットビスTBA-65（4本）で取り付けます。
④M12用平ワッシャーを介して付属の六角ナットM12で締め付けます。
⑤付属のパクトナットM12でさらに締付け、Wナットになるようにしてください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- 本製品は梁受け機能はありません。大入れ蟻掛けなど仕口加工を行った上で使用してください。
- 木製火打には使用できません。
- 登り梁に使用する場合には、材の断面を105mm×150mm以上としてください。
- 必ず六角ナットM12とパクトナットM12のWナットになるよう締め付けてください。
仕様
| 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|
| AA310800 | 20セット | 専用角ビットビスTBA-65（80本）、専用角ビットビスTB-101（80本） M12用平ワッシャー（20枚）、パクトナットM12（20個） 六角ボルトM12×240（20本） | 15.2 |
| 材質 | W羽板Uビスタイプ | JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC |
|---|---|---|
| M座金 | JIS G 3302（溶接亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC | |
| Zボルト | JIS B 1180及びJIS B 1051（強度区分4.6を満足する炭素鋼）相当 | |
| 表面処理 | W羽板Uビスタイプ | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
| M座金 | 溶接亜鉛めっき鋼板（Z27） | |
| Zボルト | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
