用途・特長
小屋梁と軒桁、軒桁と柱、胴差と床梁および通し柱と胴差の接合に使用します。
①通常の羽子板ボルトに必要なボルトの孔あけ加工が不要なため、木材の欠損を最小限に抑え、構造躯体の弱体化を防ぎます。
②ビスのみでの施工ですので、施工効率がアップします。
③公財・日本住宅・木材技術センターによる性能認定品です。
各種ダウンロード
取付参考図
CAD
●ビスどめ羽子板〈匠〉-取付図 ●ビスどめ羽子板〈匠〉-製品図
性能認定
寸法図

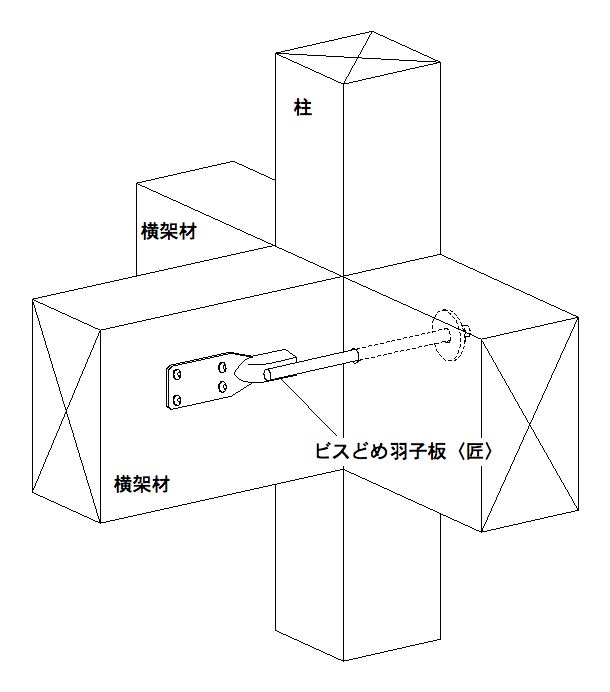

取付参考図
施工方法
①ビスどめ羽子板〈匠〉の板部を専用角ビットビスTBA-65（4本）で、とめ付けてください。
②ビスどめ羽子板〈匠〉のボルト部を座金を介してナットで締め付けてください。
仕様
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|---|
| L＝280 | 40×280×3.2（t) | AA428S00 | 50本 | 専用角ビットビス TBA-65（200本) 六角ナットM12（50個) | 14.5 |
| L＝310 | 40×310×3.2（t) | AA431S00 | 15.5 |
| 材質 | 板部 JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC ボルト部 JIS B 1180及びJIS B 1051（強度区分4.6を満足する炭素鋼） |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
