用途・特長
土台と大引きの接合補強に使用します。
①金物の大引きを受ける部分が前に45mm出ているため、金物が基礎と干渉しません。
②専用角ビットビスTBA-45のみで施工できるため、作業効率があがります。
③ 金物の土台側取り付け部分の縦寸法が60mmとコンパクトなため、金物を土台下端方向に取り付けることで金物のサイズより30mm大きな材成の大引きにも使用できます。
各種ダウンロード
取付参考図
CAD

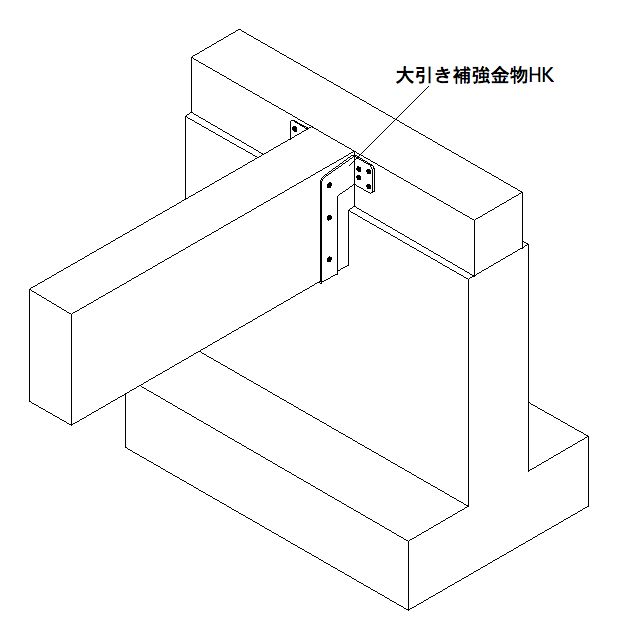

●大引き補強金物金物HK-取付図 ●大引き補強金物HK-製品図
性能試験
寸法図
取付参考図
施工方法
①土台および大引きは、蟻掛け等の仕口加工を施してください。
②土台に大引きを落とし込み、金物本体を大引きの下端と隙間がないように位置決めし、専用角ビットビスTBA-45で土台にとめ付けてください。
③金物本体の大引き側面に専用角ビットビスTBA-45を規定の本数打ってください。
仕様
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量 （kg/ケース） |
|---|---|---|---|---|---|
| HK150 | 105×142×85×2.3（t） | AA115800 | 20個 | 専用角ビットビス TBA-45（240本） | 10.8 |
| HK180 | 105×172×85×2.3（t） | AA118800 | 11.8 | ||
| HK210 | 105×202×85×2.3（t） | AA121800 | 12.8 | ||
| HK240 | 105×232×85×2.3（t） | AA124800 | 専用角ビットビス TBA-45（280本） | 14.0 | |
| HK270 | 105×262×85×2.3（t） | AA127800 | 14.9 | ||
| HK300 | 105×292×85×2.3（t） | AA130800 | 15.9 | ||
| HK330 | 105×322×85×2.3（t） | AA133800 | 10個 | 専用角ビットビス TBA-45（160本） | 8.7 |
| HK360 | 105×352×85×2.3（t） | AA136800 | 9.3 |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
