用途・特長
小屋梁と軒桁、軒桁と柱、胴差と床梁および通し柱と胴差の接合に使用します。
①ボルト孔あけ不要なので取り付けが簡単です。
②「初期のずれ」が防止できます。
③釘とラグスクリューが同梱されています。
④Zマーク金物（SB-E2）と同等認定品です。
各種ダウンロード
同等認定

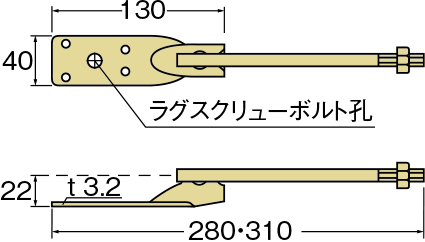

寸法図

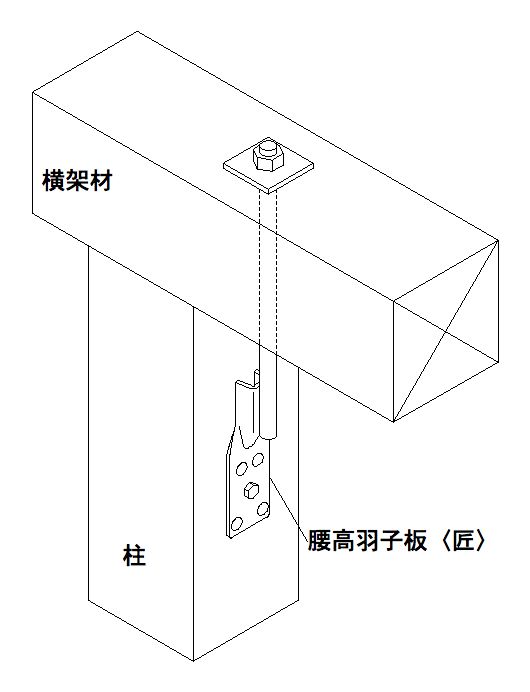

取付参考図
施工方法
①腰高羽子板〈匠〉の板部をラグスクリュー（6×65）及びテーパーリングスクリュー釘（75 mm）で、とめ付けてください。
②腰高羽子板〈匠〉のボルト部を座金を介してナットで締め付けてください。
仕様
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|---|
| L＝280 | 40×280×3.2（t) | AA428Z00 | 50本 | ラグスクリュー 6×65mm（50本） テーパーリングスクリュー釘 75mm（200本） 六角ナットM12（50個) | 16.3 |
| L＝310 | 40×310×3.2（t) | AA431Z00 | 17.3 |
| 材質 | 板部 JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC ボルト部 JIS B 1180及びJIS B 1051（強度区分4.6を満足する炭素鋼） |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn8/CM2 C |
