用途・特長
柱と横架材の接合に使用します。
- 高耐久・高耐食・高耐酸性のステンレス材質（SUS304）です。
- 板厚が薄いため（0.8mm）、構造用合板等を金物の上から直張りできます。
- エンボス加工がしてあるので、ビス頭が表に出ません。
- ステンレスビスを使用していますので、異種金属の接触による腐食の心配がありません。
- 本体のＶ字型のほうを柱面にすることで、背割れ柱の接合にも使用できます。
- Zマーク金物（CP-T）と同等認定品です。
各種ダウンロード
同等認定
寸法図

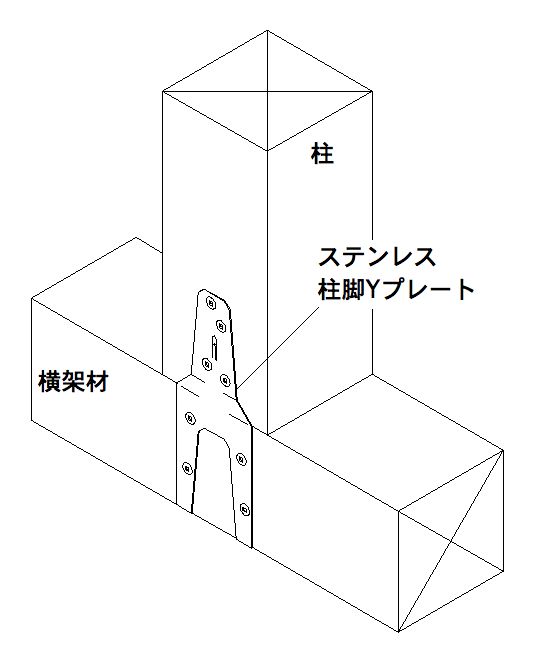

取付参考図
施工方法
- 本体の矢印線の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。
- 専用ステンレス角ビットビスTSB-46で本体をとめ付けてください。
※専用ステンレス角ビットビスTSB-46の締め付けには、3番四角ビット（別売品）をご使用ください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量 （kg/ケース） |
|---|---|---|---|---|
| 75×200×0. 8（t ) | AA200900 | 50枚 | 専用ステンレス角ビットビス TSB-46（400本） | 4.9 |
| 材質 | JIS G 4305 SUS304（18-8） |
|---|
※ステンレス商品は国産広葉樹材、又は輸入材及び集成材の中で気乾比重が大きく硬い木材へ金物の取り付けをする際、ビスの下穴加工が必要になる場合があります。
