梁受け金物は引き寄せ機能を担保していないため、羽子板ボルトの省略はできません。
用途・特長

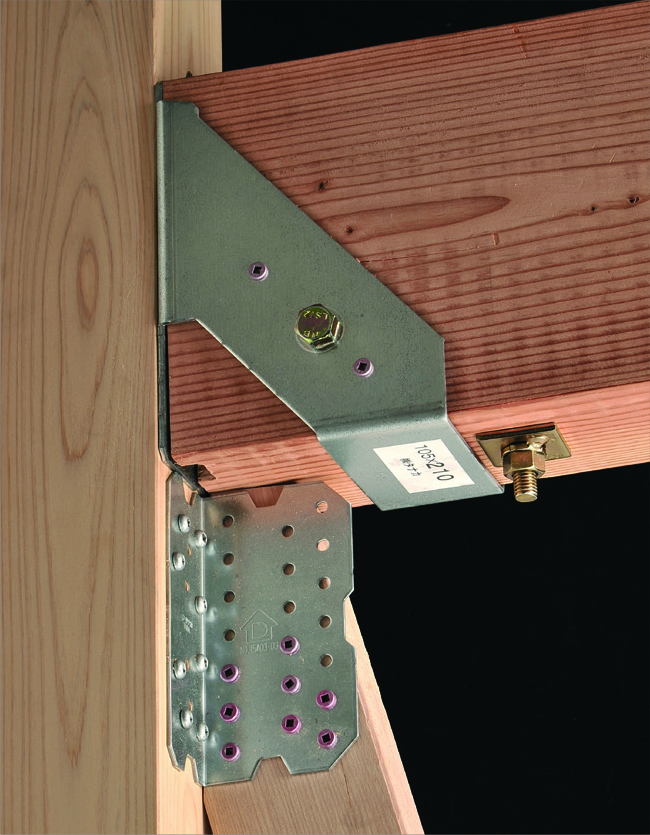

通し柱と梁・胴差または桁の取り付けに使用します。

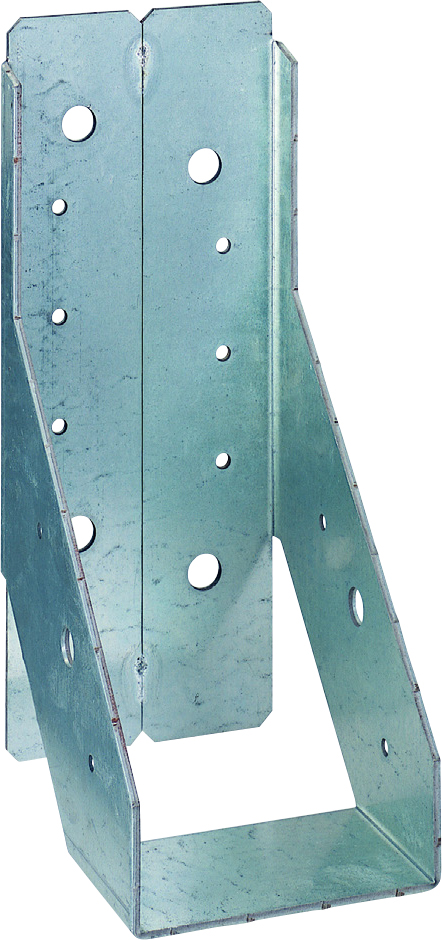

①梁受け金物の底部に80mmの開口を設けているので筋かいおよびホールダウン金物用縦ボルトを取り付けることができます。
②仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。
③横架材の巾、成に応じてサイズを取り揃えております。
各種ダウンロード
取付参考図
CAD
●内折り梁受け金物-取付図 ●内折り梁受け金物-製品図

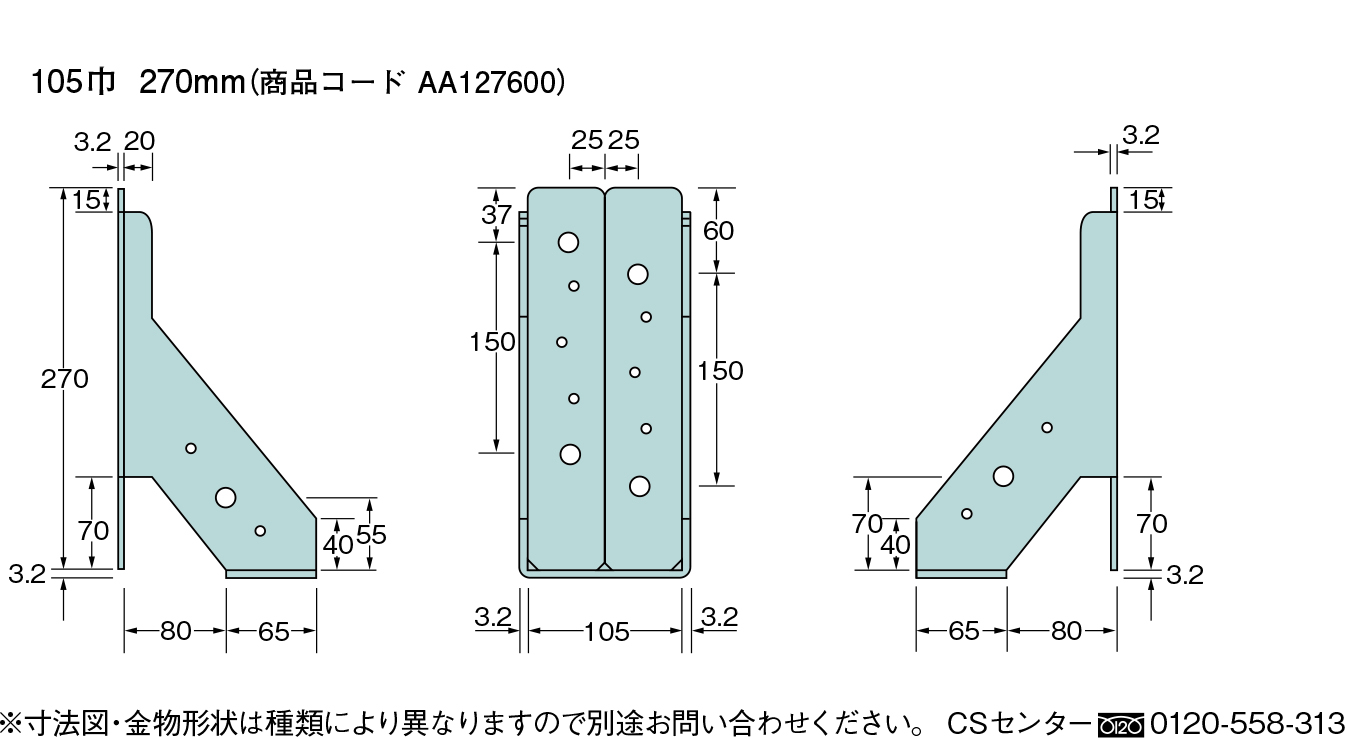

寸法図
取付参考図
施工方法

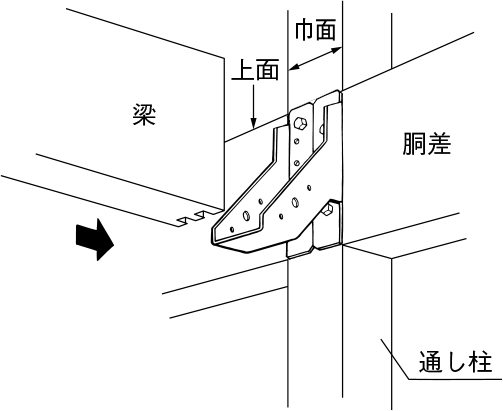

①金物本体を梁の上端に合せて位置決めし、専用角ビットビスTBA-45で固定してください。
②受け材に9mmの下穴をあけてラグスクリューで金物本体を締め付けてください。

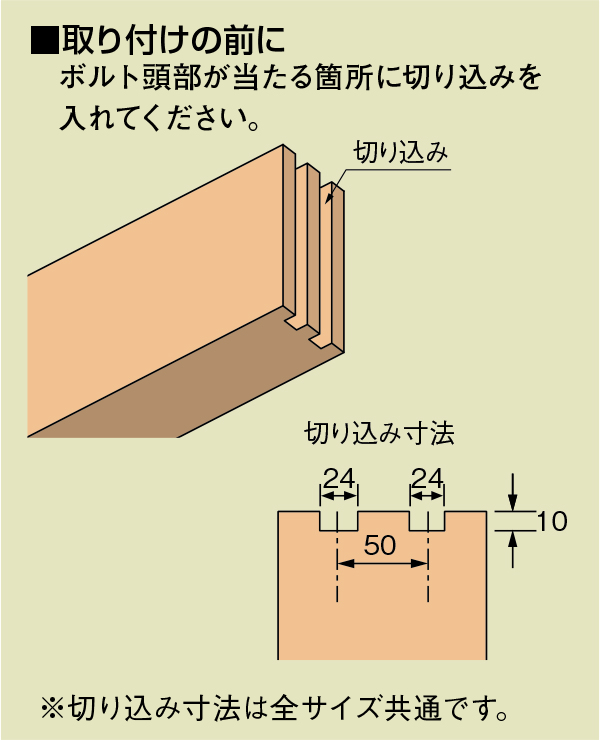

③梁端部のボルト頭部が当たる箇所に切り込みを入れてください。
④梁を落とし込み、羽子板ボルトで引き寄せてください。
⑤専用角ビットビスを規定の本数打ち、金物本体の梁側面に9mmの下穴をあけてラグスクリューで締め付けてください。
注意事項
- 木口面への取付けはしないでください。
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| 105巾 | 120巾 | 梱包 （1ケース） | 付属金物 | |||||
|---|---|---|---|---|---|---|---|---|
| 種類 | 商品コード | 重量 （kg/ケース） | 種類 | 商品コード | 重量 （kg/ケース） | ラグスクリュー （M12×75） | スクリュー釘 （ZS-50） | |
| 105巾×150用 | AA110900 | 1.7/個 | 120巾×150用 | AA111900 | 1.8/個 | 受注生産商品 | 6本/個 | 4本/個 |
| 105巾×180用 | AA118600 | 1.8/個 | 120巾×180用 | AA118700 | 1.9/個 | 6本/個 | 6本/個 | |
| 105巾×210用 | AA121600 | 18.8 | 120巾×210用 | AA121700 | 19.8 | 10個 | 60本 | 60本 |
| 105巾×240用 | AA124600 | 20.1 | 120巾×240用 | AA124700 | 21.2 | 60本 | 80本 | |
| 105巾×270用 | AA127600 | 21.3 | 120巾×270用 | AA127700 | 22.4 | 60本 | 100本 | |
| 105巾×300用 | AA130600 | 23.1 | 120巾×300用 | AA130700 | 24.3 | 60本 | 120本 | |
| 105巾×330用 | AA133600 | 26.9 | 120巾×330用 | AA133700 | 28.3 | 60本 | 180本 | |
| 105巾×360用 | AA136600 | 27.9 | 120巾×360用 | AA136700 | 29.5 | 60本 | 180本 | |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
よくある質問
梁受け金物を施工すれば羽子板ボルトを省略できますか
