用途・特長
45mm×90mm以上の筋かい（壁倍率2倍）を柱と横架材に接合するときに使用します。
- 高耐久・高耐食・高耐酸性のステンレス材質（SUS304）です。
- 板厚0.6mm（従来の筋かいプレートは、2. 3mm）と薄いため欠き込みが不要で、構造用合板等を金物の上から直張りできます。
- エンボス加工がしてあるためビス頭が表にでません。
- ステンレスビスを使用するため、異種金属の接触による腐食の心配がありません。
- Zマーク金物（BP-2）と同等認定品です。
各種ダウンロード
取付参考図
CAD
●ステンレス2倍ヘキサプレート-取付図 ●ステンレス2倍ヘキサプレート-製品図
同等認定
寸法図

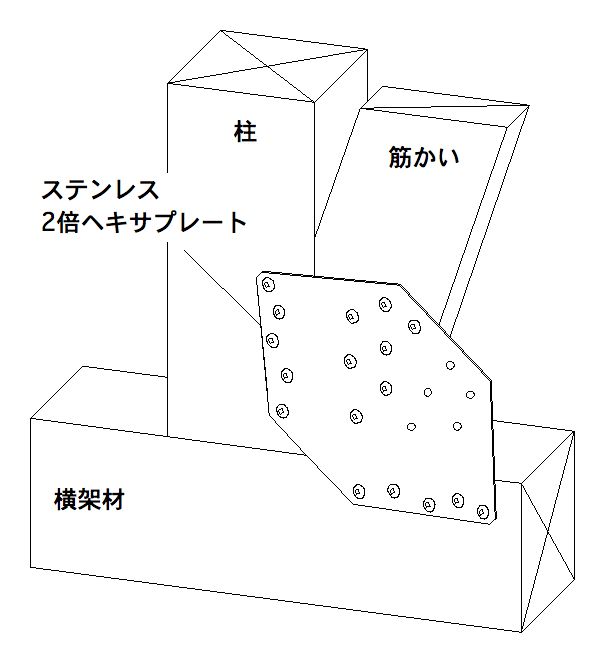

取付参考図
施工方法
- 金物本体は4つの位置決め用孔を目安にして、柱と横架材の端に合わせて位置決めをします。
- 専用ステンレス角ビットビスTSB-46で本体をとめ付けてください。
※専用ステンレス角ビットビスTSB-46の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のための手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包 （1ケース） | 付属金物 | 重量 （kg/ケース） |
|---|---|---|---|---|
| 173×173×0.6（t） | AA215200 | 50枚 | 専用ステンレス 角ビットビス TSB-46（850本） | 9.5 |
| 材質 | JIS G 4305 SUS304（18-8） |
|---|
※ステンレス商品は国産広葉樹材、又は輸入材及び集成材の中で気乾比重が大きく硬い木材へ金物の取り付けをする際、ビスの下穴加工が必要になる場合があります。
