梁受け金物は引き寄せ機能を担保していないため、羽子板ボルトの省略はできません。
用途・特長
横架材同士の接合に使用します。
①梁受け金物の底部に80mmの開口を設けているので筋かいおよびホールダウン金物用縦ボルトを取り付けることができます。
②仕口加工なしで横架材を接合できるため、従来に比べて施工効率がアップします。
③横架材の巾、成に応じてサイズを取り揃えております。
各種ダウンロード
取付参考図
CAD
●外付け梁受け金物-取付図 ●外付け梁受け金物-製品図
寸法図
拡大図

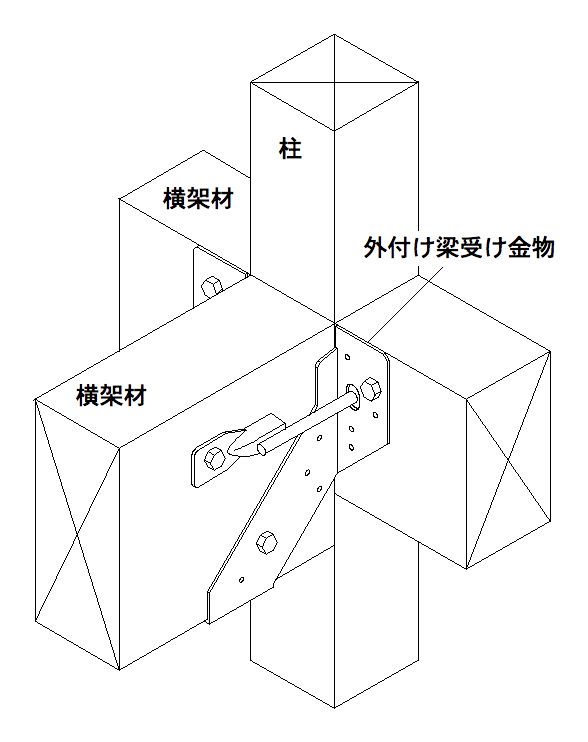

取付参考図
施工方法
①金物本体を受け材の上端に合わせて位置決めし、スクリュー釘ZS-50で固定してください。
②受け材に9mmの下穴をあけてラグスクリューで金物本体を締め付けてください。
③梁を落とし込み、羽子板ボルトで引き寄せてください。
④スクリュー釘ZS-50を規定の本数打ち、金物本体の梁側面に9mmの下穴をあけて※ラグスクリューで締め付けてください。
※210用の場合は、梁側面へのラグスクリューは不要です。（ 受け材側へのラグスクリューは必要です）
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| 105巾 | 120巾 | 梱包 （1ケース） | 付属金物 | |||||
|---|---|---|---|---|---|---|---|---|
| 種類 | 商品コード | 重量 （kg／ケース） | 種類 | 商品コード | 重量 （kg／ケース） | ラグスクリュー （M12×75） | スクリュー釘 （ZS-50） | |
| 105巾×210用 | AA121400 | 17.5 | 120巾×210用 | AA121500 | 17.8 | 10個 | 20本 | 200本 |
| 105巾×240用 | AA124400 | 18.2 | 120巾×240用 | AA124500 | 18.3 | 40本 | 160本 | |
| 105巾×270用 | AA127400 | 19.6 | 120巾×270用 | AA127500 | 20.0 | 40本 | 180本 | |
| 105巾×300用 | AA130400 | 21.8 | 120巾×300用 | AA130500 | 21.8 | 40本 | 200本 | |
| 105巾×330用 | AA133400 | 24.4 | 120巾×330用 | AA133500 | 24.2 | 60本 | 220本 | |
| 105巾×360用 | AA136400 | 25.7 | 120巾×360用 | AA136500 | 25.6 | 60本 | 240本 | |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
よくある質問
梁受け金物を施工すれば羽子板ボルトを省略できますか
