本体はシナーコーナーと同じものになります。ビスのみの違いです。
用途・特長
柱と横架材の接合に使用します。
①柱側に厚さ30mm、45mmの枠材と床合板（厚さ30mm以下）が存在する場所に使用します。
②専用角ビットビスTBA-120を横架材側に2本、柱側に4本打つだけなので、施工の効率化が図れます。また横架材側のビス孔位置が柱面より離れており施工しやすくなっています。
③ハウスプラス住宅保証（株）、ハウスプラス確認検査（株）による接合部金物試験済み商品です。
※柱側の枠材の厚みにより枠材と合板との勝ち負けが決まっております。
各種ダウンロード
取付参考図
CAD
●シナーコーナー枠材仕様-取付図 ●シナーコーナー枠材仕様-製品図
性能試験
寸法図

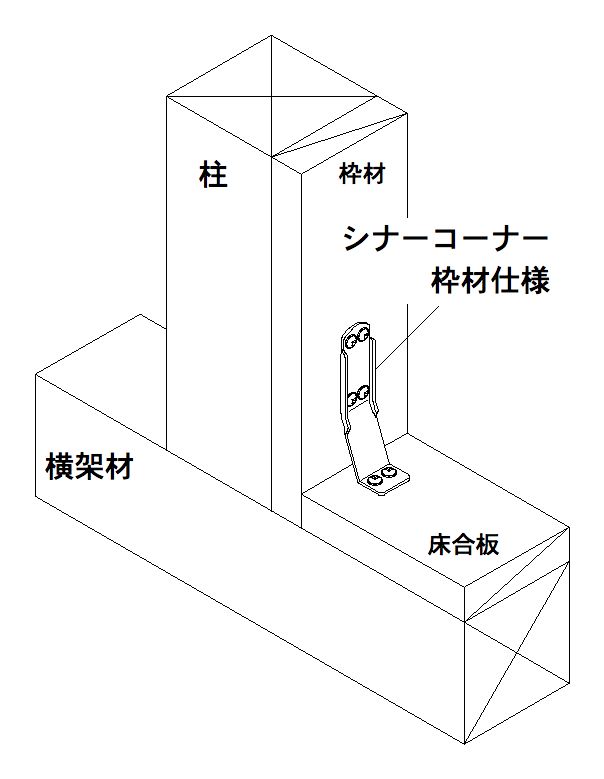

取付参考図
※横架材側の合板は30mm厚以下の対応になります。
※45mmの枠材仕様の場合、床合板側が勝ち材になるように施工してください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 30×120×42×2. 3（t ） | AA157800 | 50個 | 専用角ビットビス TBA-120（300本） | 10.0 |
| 材質 | 溶融亜鉛めっき高張力鋼板 |
|---|---|
| 表面処理 | JIS G 3302（ Z27）相当 |
よくある質問
床合板仕様、枠材仕様、床枠仕様はどれも本体は同じものですか
