本体はシナーコーナーと同じものになります。ビスのみの違いです。
用途・特長

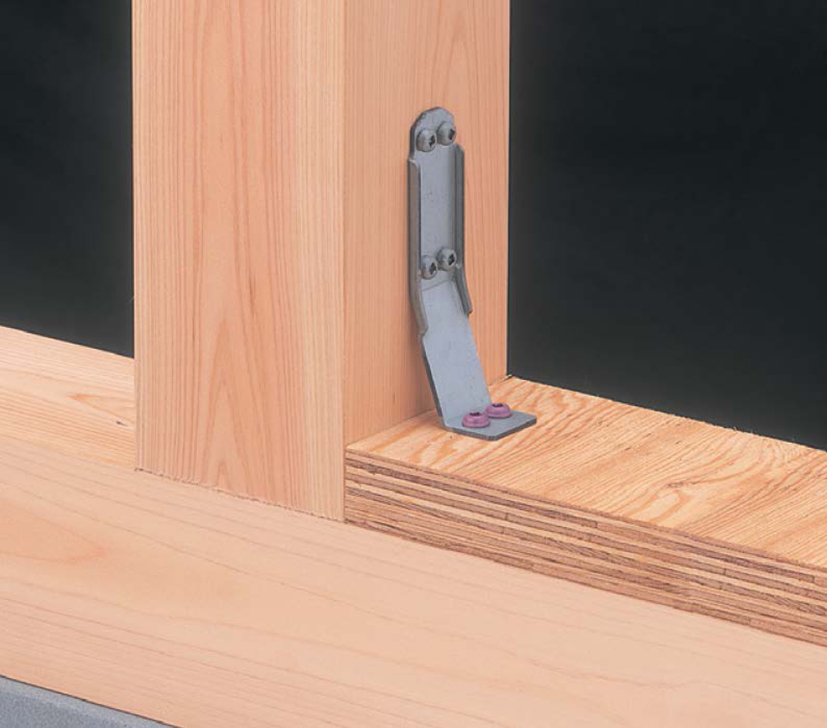

柱と横架材の接合に使用します。
①専用角ビットビスTBA-120で横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取り付けが可能です。（床合板30mm厚以下）
②120mmのビスを横架材側に2本、65mmのビスを柱側に4本打つだけなので、施工の効率化が図れます。また横架材側のビス孔位置が柱面より離れており施工しやすくなっています。
③ハウスプラス住宅保証（株）、ハウスプラス確認検査（株）による接合部金物試験済み商品です。
各種ダウンロード
取付参考図
CAD
●シナーコーナー床合板仕様-取付図 ●シナーコーナー床合板仕様-製品図
性能試験
●ハウスプラス住宅保証（株） HP07-KT011 短期基準接合耐力 10.7kN 中柱型
●ハウスプラス確認検査（株） HP09-KT057 短期基準接合耐力 12.7kN 隅柱型
●ハウスプラス確認検査（株） HP19-KT011 短期基準接合耐力 10.0kN 枠材30mm厚：中柱型
●ハウスプラス確認検査（株） HP19-KT013 短期基準接合耐力 10.0kN 枠材30mm厚：隅柱型
●ハウスプラス住宅保証（株） HP07-KT011 表紙＋全文 中柱型
●ハウスプラス確認検査（株） HP09-KT057 表紙＋全文 隅柱型
●ハウスプラス確認検査（株） HP19-KT011 表紙＋全文 枠材30mm厚：中柱型
●ハウスプラス確認検査（株） HP19-KT013 表紙＋全文 枠材30mm厚：隅柱型
寸法図

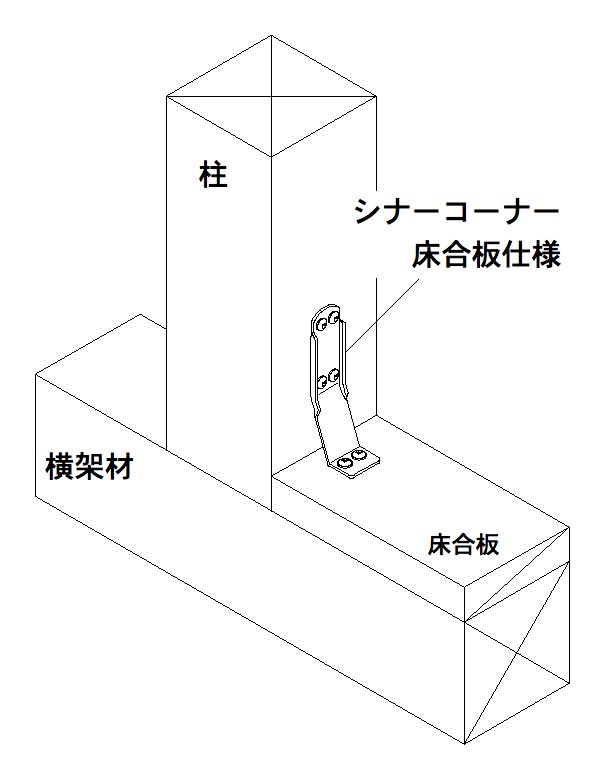

取付参考図
施工方法
①床合板の上から本体をの刻印のある方を柱側にして取り付け位置に合わせます。
②専用角ビットビスTBA-120を横架材側に2本、専用角ビットビスTBA-65を柱側に4本とめ付けてください。
※専用角ビットビスTBA-120およびTBA-65の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 30×120×42×2. 3（t ） | AA157500 | 50個 | 専用角ビットビス TBA-65（200本） TBA-120（100本） | 7.9 |
| 材質 | 溶融亜鉛めっき高張力鋼板 |
|---|---|
| 表面処理 | JIS G 3302（Z27）相当 |
よくある質問
床合板仕様、枠材仕様、床枠仕様はどれも本体は同じものですか
