用途・特長
柱と横架材の接合に使用します。
①専用角ビットビスTB-101で横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取り付けが可能です。（床合板30mm厚以下）
②100mmのビスを横架材側に2本、55mmのビスを柱側に3本打つだけなので、山形プレートと比べて施工の効率化が図れます。
③一財・建材試験センター、ハウスプラス確認検査（株）による品質性能試験済み商品です。
各種ダウンロード
取付参考図
CAD
●コンパクトコーナー床合板仕様-取付図 ●コンパクトコーナー床合板仕様-製品図
性能試験
寸法図

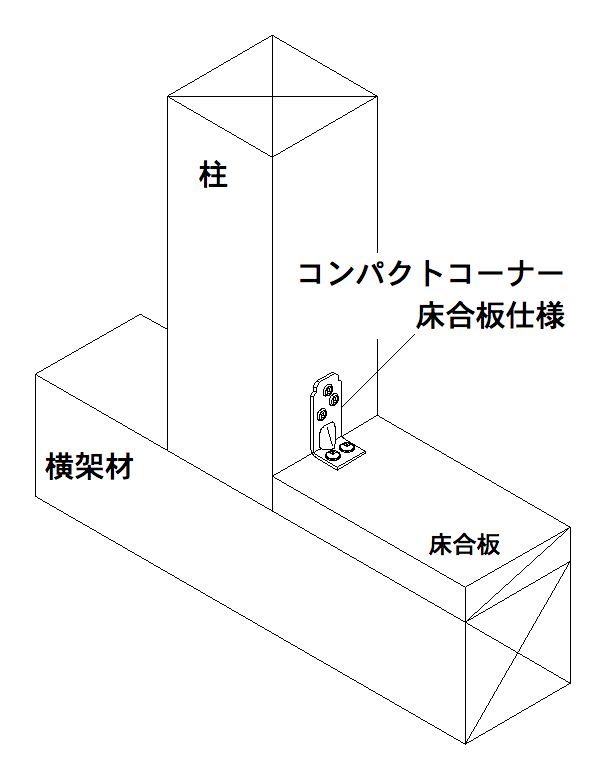

取付参考図
施工方法
①床合板の上から本体をの刻印のあるほうを柱側にして取り付け位置に合わせます。
②専用角ビットビスTB-101を横架材側に2本、専用角ビットビスTB-55を柱側に3本とめ付けてください。
※専用角ビットビスTB-101およびTB-55の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 28×60×27×2.3（t） | AA309500 | 100個 | 専用角ビットビス TB- 55（300本） TB- 101（200本） | 9.4 |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
