用途・特長
柱と横架材の接合に使用します。
①板厚0.6mm（従来のかど金物は板厚2.3mm）と薄いため、構造用合板等を金物の上から直張りができます。
②使用するビスを5本と最小限におさえることで施工効率がアップしました。
③ビス打ち込み部分にエンボス加工がしてあるのでビス頭が表にでません。
④耐食性に優れ、六価クロム化合物を含まない環境にやさしい「スーパーダイマ® 」を使用しています。
⑤一財・建材試験センターによる品質性能試験済み商品です。
各種ダウンロード
取付参考図
CAD
●フラットプレートスリム-取付図 ●フラットプレートスリム-製品図
性能試験
寸法図

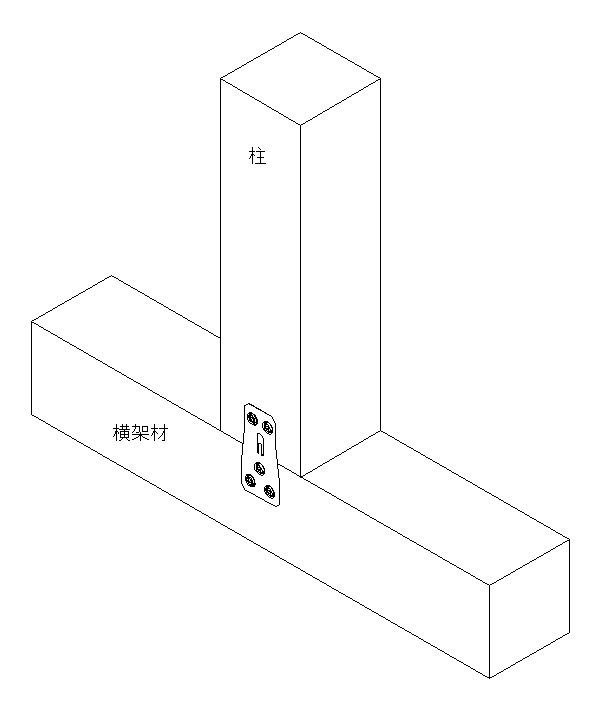

取付参考図
施工方法
①本体の中心線と（柱）の刻印を目安にして柱と横架材の側面に位置決めをし、仮どめ用のツメで固定します。
②専用角ビットビスTBA-45を柱側に2本、横架材側に3本とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 柱脚部に近接した位置に設置するアンカーボルトには柱脚接合部の引張耐力に応じた座金を選択、施工してください。
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 50×100×0.6（t） | AA205000 | 100枚 | 専用角ビットビス TBA-45（500本） | 4.8 |
| 材質 | NSDC570［日本製鉄（株）製］ |
|---|---|
| 表面処理 | 合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー |
「スーパーダイマ®」は、日本製鉄（株）の登録商標です。
