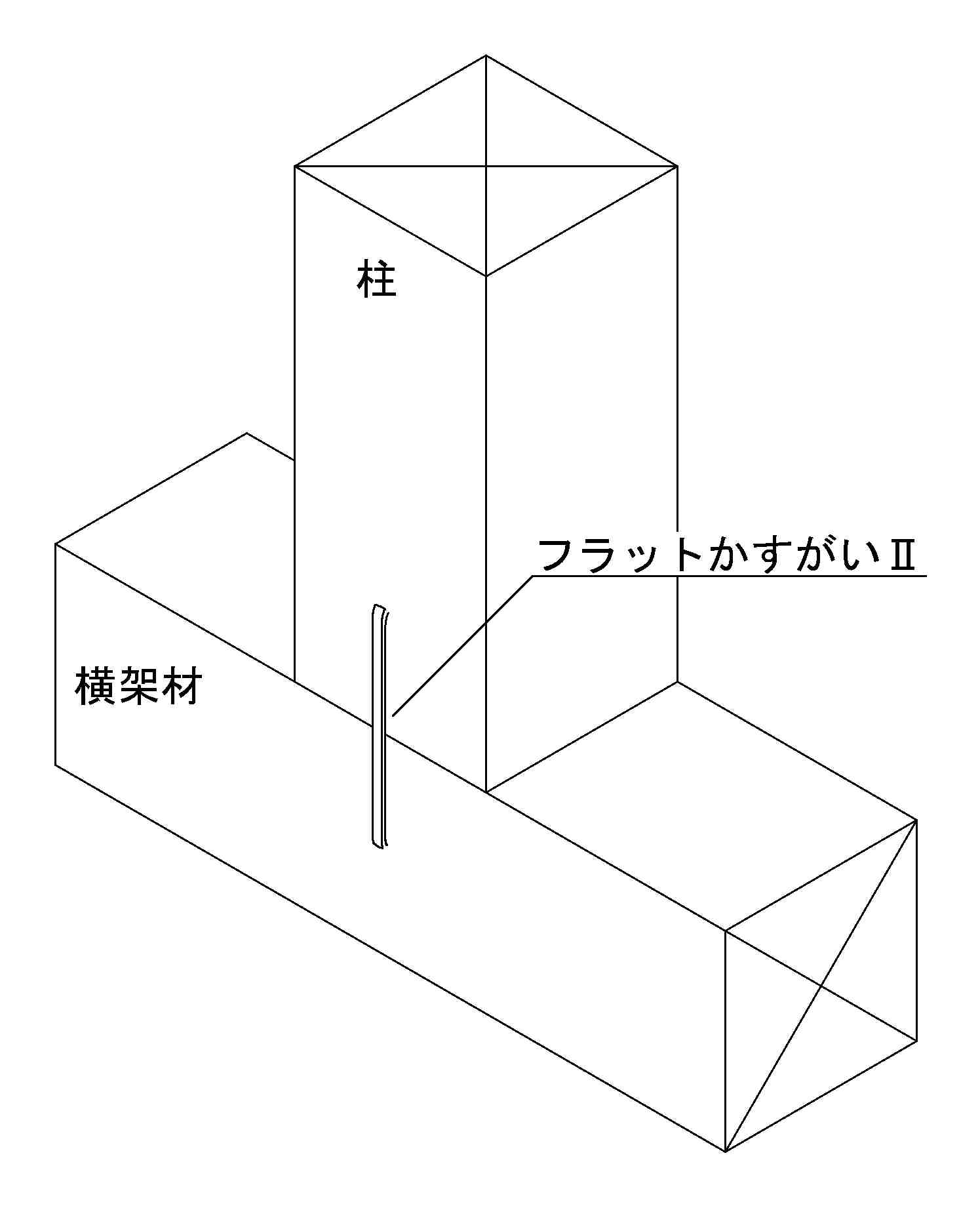

フラットかすがいⅡは木口面では使用できません。横架材の側面と柱に施工してください。
用途・特長
大引きと床束、柱と横架材、管柱と胴差、小屋梁と小屋束を接合するときに使用します。
①断面が三角形のため、施工後の表面が平らに納まります。
②かすがい先端部の面取りが内側を向いているため、施工時にツメ部が開きにくくなっています。
③ハウスプラス確認検査（株）による接合部性能試験済み商品です。
各種ダウンロード
取付参考図
CAD
●フラットかすがい90-取付図 ●フラットかすがいⅡ-取付図
性能試験
寸法図
取付参考図
仕様
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） | 重量（kg／ケース） |
|---|---|---|---|---|
| フラットかすがいⅡ | 5×120×40 | AA352200 | 600本 （100本入箱×6） | 12.8 |
| フラットかすがい90 | 5×90×30 | AA359000 | 9.5 |
| 材質 | JIS G 3532 SWM-N 相当 |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及びJIS H 8625 Ep-Fe/Zn 8/CM2 C |
よくある質問
フラットかすがいⅡを横架材の木口面と柱に施工しても良いですか
