ヘキサプレートSD
用途・特長
30mm×90mm以上の筋かい（壁倍率1. 5倍）及び45mm×90mm以上の筋かい（壁倍率2倍）及び90mm×90mm以上の筋かい（壁倍率3倍）の端部を接合するときに使用します。
①柱、横架材の側面に取り付けるため、ホールダウン金物等との干渉を軽減します。
②板厚0.6mm（従来の筋かいプレートは2.3mm）と薄いため欠き込みが不要で、耐力面材等を金物の上から直張りできます。
③エンボス加工がしてあるためビス頭が表にでません。
④耐食性に優れる「スーパーダイマ®」を使用しています。
⑤公財・日本住宅・木材技術センターによる性能認定品です。
各種ダウンロード
取付参考図
CAD
●ヘキサプレートSD-取付図 ●ヘキサプレートSD-製品図
性能認定
寸法図

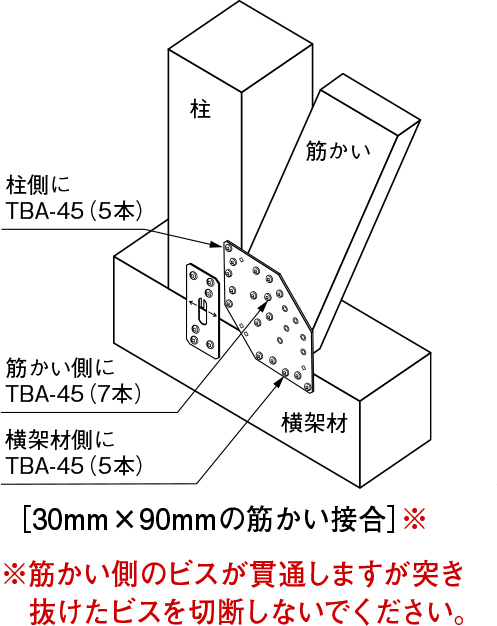

取付参考図
施工方法
①金物本体は、4つの位置決め用孔を目安にして、柱と横架材の端に合わせて位置決めをします。
②金物本体を専用角ビットビスTBA-45（10本）で柱と横架材に取り付けてください。
③筋かいをセットし、専用角ビットビスTBA-45（7本）で、とめ付けてください。
※専用角ビットビスTBA-45の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 170×170×0.6（t） | AA216200 | 50枚 | 専用角ビットビス TBA-45（850本） | 9.5 |
| 材質 | NSDC570 ［ 日本製鉄（株）製］ |
|---|---|
| 表面処理 | 合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー |
「スーパーダイマ®」は、日本製鉄（株）の登録商標です。
よくある質問
なぜ1.5倍筋かい、2倍筋かい、3倍の筋かいに併用できるのですか
施工写真と同様にフラットプレートSDも必要ですか
筋かい金物と柱接合金物は別々の規定になります。
筋かいにはヘキサプレートSDをご使用いただき、柱には引抜力に応じた柱接合金物を取り付けてください。プレートの小さい角孔は何に使うためのものですか
柱と横架材との正確な位置合わせに使用します。
30×90の筋かいを施工した際にTBA-45のビスが突き抜けてしまいます。施工方法は合っていますか
床合板に対応していますか
床合板を介しての試験は行なっていないため対応しておりません。
