1.5倍筋かい〈リベロ〉
用途・特長
30mm×90mm以上の筋かい（壁倍率1. 5倍）端部を接合するときに使用します。
①床合板の上に筋かいを固定するときに最適です。（床合板30mm厚以下）
②金物の形状が対称形になっているので、筋かいの上下左右に区別なく取り付けができます。
③内使い取り付けにより、真壁和室側への干渉を避けられます。
④横架材から離れた位置で筋かいを固定するため、仕口端部における他の金物との干渉を軽減します。
⑤一財・建材試験センターによる品質性能試験済み商品です。
各種ダウンロード
取付参考図
CAD
●1.5倍筋かい〈リベロ〉-取付図 ●1.5倍筋かい〈リベロ〉-製品図
性能試験
寸法図

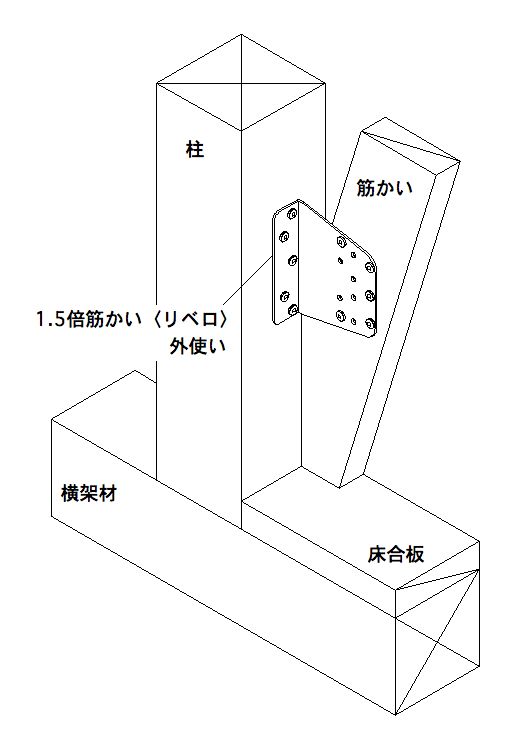

取付参考図
施工方法
①金物本体は、専用角ビットビスTBA-65（5本）で柱に取り付けてください。（ 横架材または床合板の上端から金物までの距離は、筋かいの角度により90〜170mmの間を目安に
調整します。）
②筋かいをセットし、専用角ビットビスTB-30（5本）でとめ付けてください。
※専用角ビットビスTBA-65およびTB-30の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 32.3×120×97.3×2.3（t) | AA108500 | 50個 | 専用角ビットビス TB-30（250本） TBA-65（250本） | 14.8 |
| 材質 | JIS G 3302（溶融亜鉛めっき鋼板及び鋼帯）SGHC又はSGCC |
|---|---|
| 表面処理 | 溶融亜鉛めっき鋼板（Z27） |
