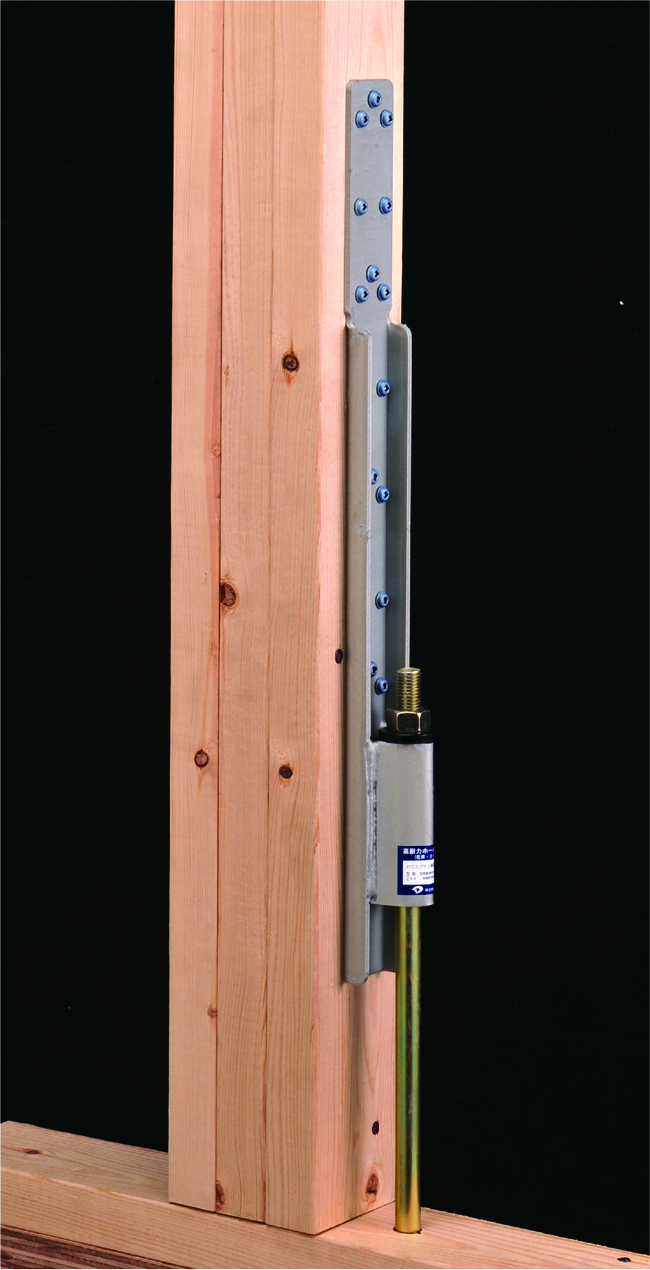

用途・特長
基礎とたて枠の緊結、上下階のたて枠相互の緊結に使用します。
- 高水準の引き抜きの対応が可能です。（枠組壁工法：52. 7kN）
- 軽量化と高耐力を両立し、環境に配慮したクロムフリー対応商品です。
- ハウスプラス確認検査（株）による接合部金物試験済み商品です。
各種ダウンロード
取付参考図
CAD
●高耐力ホールダウン2×4用-取付図 ●高耐力ホールダウンHi〈2×4用〉-製品図
性能試験
寸法図

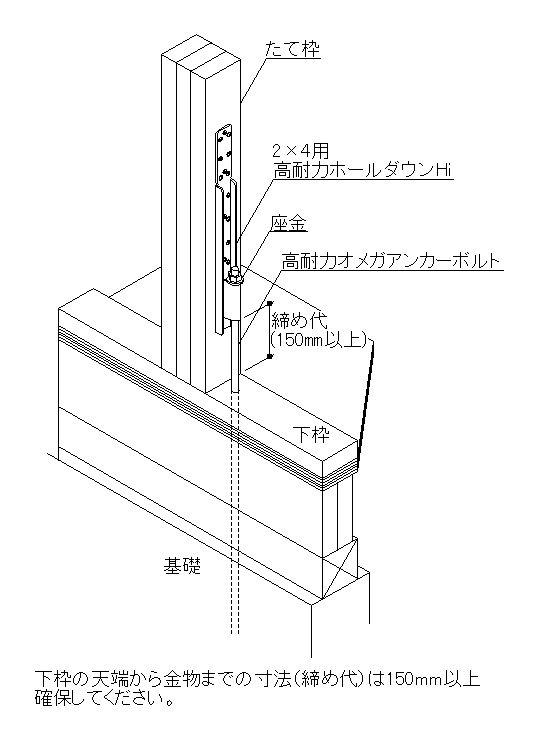

取付参考図
【１F柱脚使用の場合】

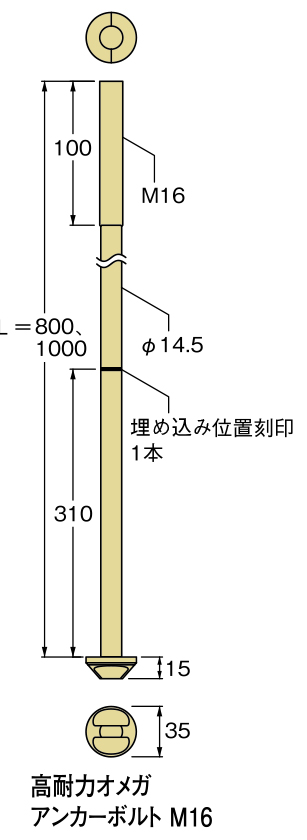

1F柱脚部に使用する場合には「高耐力オメガアンカーボルトM16」を使用し、
埋め込み深さは310mm以上（基礎幅150mm以上、コンクリート強度は21N/m㎡以上）としてください。
※隅柱部に使用する場合は、納まり条件によって耐力が異なる場合があるため注意してください。
施工方法
- 本体のボルト用ホールにアンカーボルトまたは縦ボルトを通し、ボルト用ホール上部からナットの締め代30mm程度を出すように位置を合わせます。
- 専用角ビットビスTB-101をたて枠側に18本でとめ付けてください。
- アンカーボルトまたは縦ボルトに、本体に付属の専用丸座金を通し、ボルトに付属の高耐力ナットで締め付けてください。
専用角ビットビスTB-101の締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 指定の用途以外には使用しないでください。
- けが防止のための手袋等をはめて作業を行ってください。
- 在来軸組工法には「高耐力ホールダウンHi」をご覧ください。
仕様
| 種類 | サイズ （mm） | 商品コード | 梱包 （1ケース） | 付属金物 | 重量 （kg/ケース） |
|---|---|---|---|---|---|
| 高耐力 ホールダウンHi | 45×550×4.5（t） | AF4H9000 | 6個 | 専用丸座金6枚 専用角ビットビス TB-101（108本） | 11.5 |

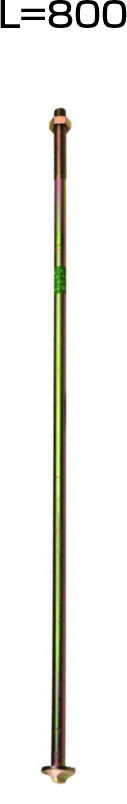

| 高耐力オメガ アンカーボルトM16 | L=800 | AF6H8300 | 10本 | 高耐力ナットM16 10個 | 11.4 |

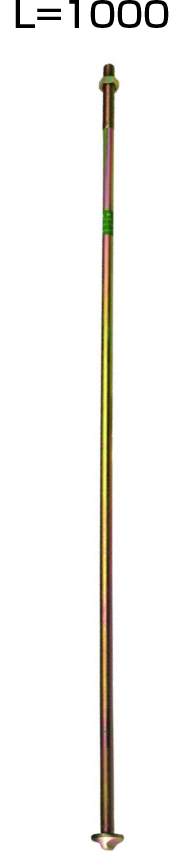

| L=1000 | AF6H8400 | 14.0 | |||

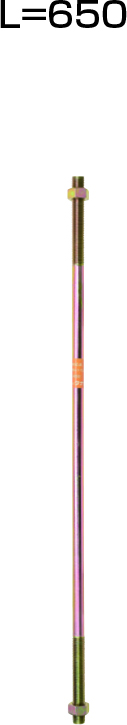

| 高耐力両ネジボルト75.3kN | L=650 | AF6H6600 | 10本 | 高耐力ナットM16 20個 | 9.0 |

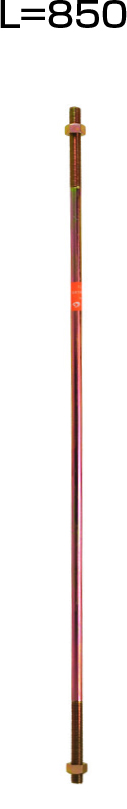

| L=850 | AF6H8600 | 11.7 | |||

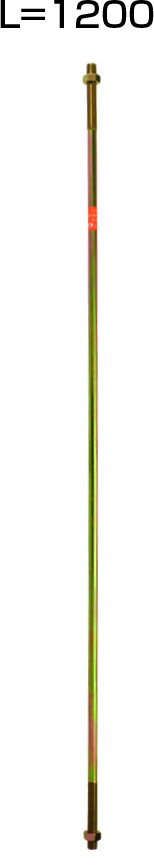

| L=1200 | AF6H8900 | 16.7 | |||
| 高耐力偏芯座金 | 100×120×12(t) | AF6H1200 | 10枚 | ー | 8.0 |
高耐力ホールダウンHi
| 材質 | 板部 | JIS G 3101 SS400 |
|---|---|---|
| U字部 | JIS G 3101 SS400 | |
| 表面処理 | エコート®WH処理 | |
高耐力オメガアンカーボルトM16※
| 材質 | ボルト | JIS B 1180 及び JIS B 1051 強度区分6.8を満足する炭素鋼相当 |
|---|---|---|
| ナット | JIS B 1181 及び JIS B 1052 強度区分6を満足する炭素鋼相当 | |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及び JIS H 8625 Ep-Fe/Zn8/黒クロメート | |

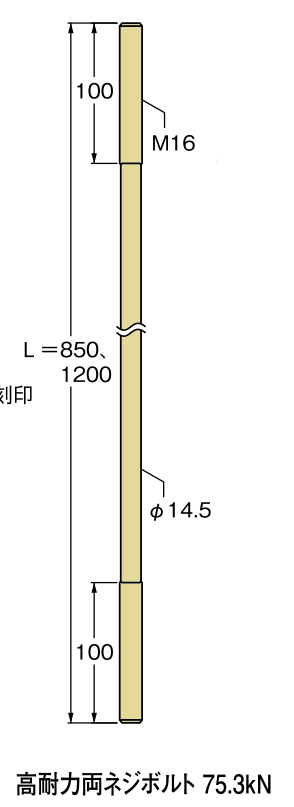

高耐力両ネジボルト75.3kN※
| 材質 | ボルト | JIS B 1180 及び JIS B 1051 強度区分6.8を満足する炭素鋼相当 |
|---|---|---|
| ナット | JIS B 1181 及び JIS B 1052 強度区分6を満足する炭素鋼相当 | |
| 表面処理 | JIS H 8610（電気亜鉛めっき）及び JIS H 8625 Ep-Fe/Zn8/黒クロメート | |
高耐力偏芯座金
| 材質 | JIS G 3101 SS400 |
|---|---|
| 表面処理 | JIS H 8610（電気亜鉛めっき）及び JIS H 8625 Ep-Fe/Zn8/CM2 C |
※ボルトの締め付けには、必ず付属の高耐力ナットをご使用ください。
