    2×4用金物関連

    2×4用ビスどめホールダウンU

    • TBA-65（使用本数）15kN用＝5本　20kN用＝7本　25kN用＝10本　35kN用＝15本

    • オメガー
    • 35kN用 接合部倍率7.4以下
    • 25kN用 接合部倍率4.9以下
    • 20kN用 接合部倍率3.8以下
    • 15kN用 接合部倍率3.1以下
    • 性能試験済

    用途・特長

    2×4工法住宅のホールダウン金物として使用します。横架材・基礎とたて枠の緊結、上下階のたて枠相互の緊結に使用します。

    • U字型ホールのクリアランスと、角ビットビスの使用で施工が容易になりました。
    • たて枠にとめ付けるビスがセットされておりますので、従来必要であったボルトや座金が不要となり、たて枠の欠損から生じる構造躯体の弱体化を防ぎます。
    • 一財・建材試験センターおよびハウスプラス確認検査（株）による接合部金物試験済み商品です。

    各種ダウンロード

    取付参考図

    • ●2×4用ビスどめホールダウンU15kN用-取付図

    • ●2×4用ビスどめホールダウンU20kN用-取付図

    • ●2×4用ビスどめホールダウンU25kN用-取付図

    • ●2×4用ビスどめホールダウンU35kN用-取付図

    • ●2×4用ビスどめホールダウンU15kN用-製品図

    • ●2×4用ビスどめホールダウンU20kN用-製品図

    • ●2×4用ビスどめホールダウンU25kN用-製品図

    • ●2×4用ビスどめホールダウンU35kN用-製品図

    CAD

    • ●2×4用ビスどめホールダウンU15kN用-取付図

    • ●2×4用ビスどめホールダウンU20kN用-取付図

    • ●2×4用ビスどめホールダウンU25kN用-取付図

    • ●2×4用ビスどめホールダウンU35kN用-取付図

    • ●2×4用ビスどめホールダウンU15kN用-製品図

    • ●2×4用ビスどめホールダウンU20kN用-製品図

    • ●2×4用ビスどめホールダウンU25kN用-製品図

    • ●2×4用ビスどめホールダウンU35kN用-製品図

    性能試験

    • ●一財・建材試験センター　第03A0410号
      短期許容耐力　16.8kN

      15kN用

    • ●一財・建材試験センター　第03A0411号
      短期許容耐力　20.4kN

      20kN用

    • ●一財・建材試験センター　第03A0413号
      短期許容耐力　26.4kN

      25kN用

    • ●ハウスプラス確認検査（株）　HP09-KT013
      短期許容耐力　39.6kN

      35kN用

    • ●一財・建材試験センター　第03A0410号
      表紙＋全文

      15kN用

    • ●一財・建材試験センター　第03A0411号
      表紙＋全文

      20kN用

    • ●一財・建材試験センター　第03A0413号
      表紙＋全文

      25kN用

    • ●ハウスプラス確認検査（株）　HP09-KT013
      表紙＋全文

      35kN用

    寸法図

    取付参考図

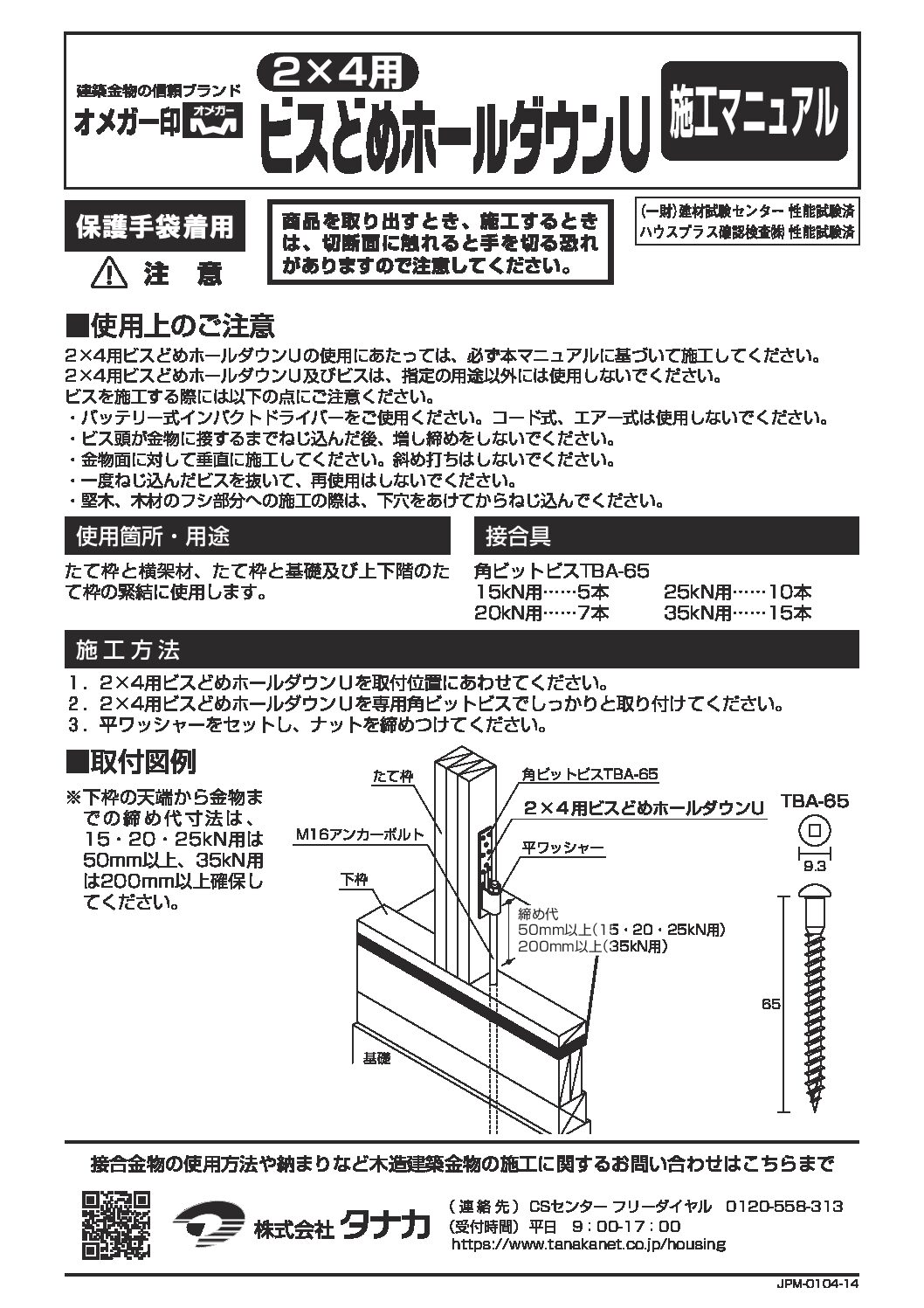

    施工方法

    1. 本体のU字型ホールにアンカーボルトまたは縦ボルトを通し、U字型ホール上部からナットの締め代25mm程度を出すように位置を合わせます。
    2. 専用角ビットビスTBA-65を規定本数でとめ付けてください。
    3. アンカーボルトまたは縦ボルトに、付属の平ワッシャーを通しナットで締め付けてください。

    ※専用角ビットビスTBA-65の締め付けには、3番四角ビット（別売品）をご使用ください。

    注意事項

    • 指定の用途以外には使用しないでください。
    • けが防止のための手袋等をはめて作業を行ってください。

    仕様

    種類サイズ（mm）商品コード梱包（1ケース）付属金物重量（kg／ケース）
    15kN用40×160×6.0（t)AC24160030個専用角ビットビス TBA-65（150本）
    M16用平ワッシャー（30枚）    		14.8
    20kN用40×195×6.0（t)AC242100専用角ビットビス TBA-65（210本）
    M16用平ワッシャー（30枚）    		17.2
    25kN用40×245×6.0（t)AC24260025個専用角ビットビス TBA-65（250本）
    M16用平ワッシャー（25枚）    		18.2
    35kN用40×345×6.0（t)AC243600専用角ビットビス TBA-65（375本）
    M16用平ワッシャー（25枚）    		23.3



    材質JIS G 3131（熱間圧延軟鋼板及び鋼帯）SPHC
    表面処理エコート®WH処理

    「エコート®WH処理」は、NOFメタルコーティングス（株）の登録商標です。
