    T-WOOD FRAME／SSマルチ

    ホゾパイプMHP

    • オメガー
    • WALLSTAT
    • 性能試験済

    用途・特長

    柱仕口の接合に使用します。

    各種ダウンロード

    CAD

    • ●ホゾパイプ

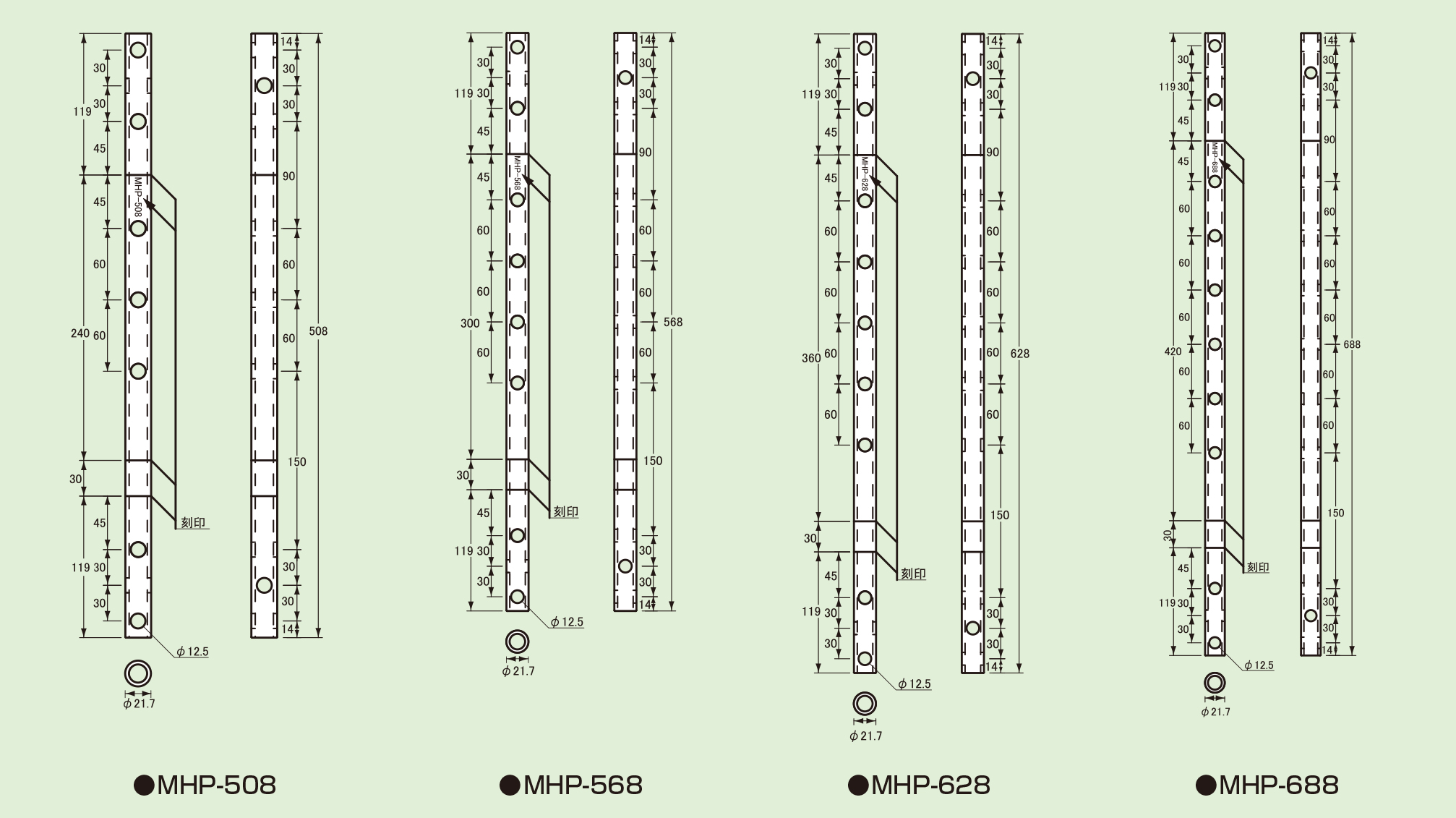

    寸法図

    仕様

    ●短期基準接合耐力

    ハウスプラス確認検査（株）

    （ ）は長期基準接合耐力

    型番仕様ドリフトピン本数せん断耐力（kN）引張耐力（kN）
    通常HB通常HB
    MHP-1182本6.6（3.6）5.6（3.0）8.9（4.8）6.7（3.6）
    MHP-118（＋）2本
    MHP-1782本11.2（6.1）9.0（4.9）
    4本（中柱）22.3（12.2）18.4（10.1）
    4本（隅柱）15.5（8.5）14.0（7.7）
    MHP-178（＋）2本11.2（6.1）9.0（4.9）
    4本（中柱）22.3（12.2）18.4（10.1）
    4本（隅柱）15.5（8.5）14.0（7.7）
    MHP-178H4本23.3（12.8）21.8（11.9）
    MHP-2834本25.3（13.9）21.3（11.7）
    MHP-2984本
    MHP-3284本
    型番仕様ドリフトピン本数－90角スギ無等級材
    MHP-1182本－6.3（3.4）
    MHP-118（＋）

    2本

    		－

    HB=ハイブリッド・ビーム





    種類サイズ（mm）商品コード梱包（1ケース）
    MHP-1182.3×φ21.7×118AM3H1100100本
    MHP-118（＋）AM3H1200
    MHP-1782.3×φ21.7×178AM3H170050本
    MHP-178（＋）AM3H1800
    MHP-178HAM3H1900



    材質JIS G 3302 構造用SGH400
    表面処理溶融亜鉛めっき（Z27）



    種類サイズ（mm）商品コード梱包（1ケース）
    MHP-2832.8×φ21.7×283AM3H280030本
    MHP-2982.8×φ21.7×298AM3H2900
    MHP-3282.8×φ21.7×328AM3H3200



    材質JIS G 3444 STK400
    表面処理溶融亜鉛めっき（Z27）相当





    ハウスプラス確認検査（株）

    （ ）は長期基準接合耐力

    型番仕様ドリフトピン本数せん断耐力（kN）引張耐力（kN）
    MHP-3886本6.6（3.6）30.5（16.7）
    MHP-4486本
    MHP-5086本
    MHP-5686本
    MHP-6286本
    MHP-6886本



    種類サイズ（mm）商品コード梱包（1ケース）
    MHP-3883.2×φ21.7×388AM3H380015本
    MHP-4483.2×φ21.7×448AM3H4400
    MHP-5083.2×φ21.7×508AM3H5000
    MHP-5683.2×φ21.7×568AM3H5600
    MHP-6283.2×φ21.7×628AM3H6200
    MHP-6883.2×φ21.7×688AM3H6800



    材質JIS G 4053 SCM415
    表面処理カチオン電着塗装

    本体のみの梱包になります。ドリフトピン等の接合具は別途ご用意ください。



    ※詳細につきましては「SSマルチ技術資料」をご用意しております。

    （お問い合わせはCSセンター 0120-558-313）
