用途・特長
2×4根太レス工法のたて枠と土台の接合に使用します。
- Cマーク帯金物SW-67相当の短期許容耐力9.7kNを確認しています。
- 壁内に納まる金物のため、建物内部から施工できます。
- ハウスプラス確認検査（株）による接合部金物試験済み商品です。
各種ダウンロード
取付参考図
CAD

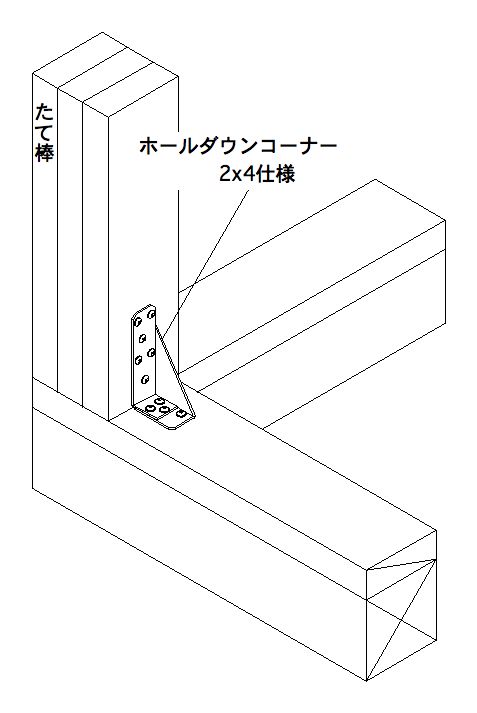

●2×4用ホールダウンコーナー〈SW67〉-取付図 ●2×4用ホールダウンコーナー〈SW67〉-製品図
性能試験
寸法図
取付参考図
施工方法
- 取り付け位置を合わせ、下枠側に専用角ビットビスTBA-120（4本）をとめ付けます。
- たて枠側に専用角ビットビスTBA-65（6本）をとめ付けます。
- 専用角ビットビスの締め付けには、3番四角ビット（別売品）をご使用ください。
注意事項
- 根太レス工法土台専用の金物になります。
- 指定の用途以外には使用しないでください。
- けが防止のため手袋等をはめて作業を行ってください。
- 引き寄せ機能はありません。
仕様
| サイズ（mm） | 商品コード | 梱包（1ケース） | 付属金物 | 重量（kg／ケース） |
|---|---|---|---|---|
| 35×120×60×2. 3(t) | AF502700 | 50個 | 専用角ビットビス TBA-65（300本） TBA-120（200本） | 15.0 |
| 材質 | NSDHC［日本製鉄（株）製］ |
|---|---|
| 表面処理 | 合金めっき鋼板「スーパーダイマ®」ZQNK18 クロメートフリー 「スーパーダイマ®」は、日本製鉄（株）の登録商標です。 |
