用途・特長
3種類の梁受け金物を組み合わせて使用することにより、9通りの梁受け金物の役割を果たし、梁成105mm〜630mmに対応します。
各種ダウンロード
CAD
●SSマルチ一式 ●梁受け金物
性能認定
寸法図

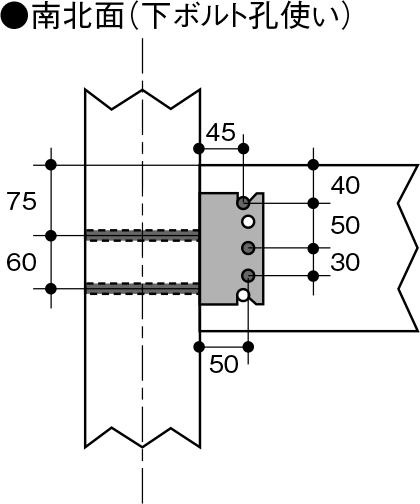

取付参考図
仕様
●短期基準接合耐力
（公財）日本住宅・木材技術センター
ハウスプラス確認検査（株）
（ ）は長期基準接合耐力
| 型番仕様 | 略称 | 対応梁成（mm） | せん断耐力（kN） | 逆せん断耐力（kN） | 引張耐力（kN） | |||
|---|---|---|---|---|---|---|---|---|
| 通常 | HB | 通常 | HB | 通常 | HB | |||
| MH-90 | H9 | 105、120、150 | 10.6（5.8） | 8.7（4.7） | 7.3（4.0） | 6.1（3.3） | 12.7（6.9） | 8.3（4.5） |
| MH-120 | H12 | 180、210 | 17.2（9.4） | 20.8（11.4） | 13.5（7.4） | 14.2（7.8） | 21.4（11.7） | 20.6（11.3） |
| MH-180 | H18 | 240、270 | 34.1（18.7） | 31.4（17.2） | 25.1（13.8） | 24.9（13.6） | 30.4（16.7） | 27.5（15.1） |
| MH-120＋MH-120 | H1212 | 300、330 | 40.5（22.2） | 40.3（22.1） | 36.6（20.1） | 32.1（17.6） | 29.1（16.0） | 25.4（13.9） |
| MH-120＋MH-180 | H1218 | 360、390 | 48.4（26.6） | 48.6（26.7） | 50.2（27.6） | 45.2（24.8） | 37.6（20.6） | 37.3（20.5） |
| MH-180＋MH-180 | H1818 | 420、450 | 50.9（27.9） | 47.1（25.9） | 50.6（27.8） | 52.1（28.6） | 44.1（24.2） | 37.1（20.4） |
| MH-180＋MH-120 ＋MH-120 | H181212 | 480、510 | 55.9（30.7） | ー | ー | ー | 37.1（20.4） | ー |
| MH-180＋MH-180 ＋MH-120 | H181812 | 540、570 | 62.0（34.1） | ー | ー | ー | 37.1（20.4） | ー |
| MH-180＋MH-180 ＋MH-180 | H181818 | 600、630 | 79.1（43.5） | ー | ー | ー | 37.1（20.4） | ー |
HB=ハイブリッド・ビーム
| 種類 | サイズ（mm） | 商品コード | 梱包（1ケース） |
|---|---|---|---|
| MH-90 | 3.2×66×90 | AM3M0900 | 40個 |
| MH-120 | 3.2×66×120 | AM3M1200 | 30個 |
| MH-180 | 3.2×66×180 | AM3M1800 | 20個 |
| 材質 | JIS G 3302 SGH400 |
|---|---|
| 表面処理 | 溶融亜鉛めっき（Z27）、カチオン電着塗装 |
本体のみの梱包になります。ドリフトピン等の接合具は別途ご用意ください。
※詳細につきましては「SSマルチ技術資料」をご用意しております。
（お問い合わせはCSセンター 0120-558-313）
