用途・特長
- ABM2は軒天材14mm対応、BM2は軒天材12mm対応商品になります。
- 防火通気見切り縁は、従来の部分的換気方式と異なり建物全周で理想的な換気ができます。
- 火災発生時、特殊発泡材により換気通路が遮断され、確実に炎の侵入を防ぎます。( 特殊発泡材は約180℃で発泡を開始します)
- 防水用のフラップをセットしましたので、台風など暴風雨時、雨の侵入を防ぎます。( 風速約10m/sでフラップが作動して止水します)
- 軒天井下地は通常の野縁組を使用可能。また、水平軒天井、勾配軒天井ともそのまま施工が可能で、仕上がりがきれいです。
寸法図
注意事項
- 準耐火認定の適用には軒天材に限りがあります。軒天材の種類は認定書の材料構成に準じてください。
- 片流れ屋根の頂部には取り付け禁止です。
- 当商品は、塩害地等の使用環境により錆が発生する場合がございますので、塩害地域及び発錆の恐れがある地域では、塩害地対応品をご使用ください。
※塩害地対応品(受注生産品)も別途承ります。
※各種役物、タッピンネジは別売となります。
仕様

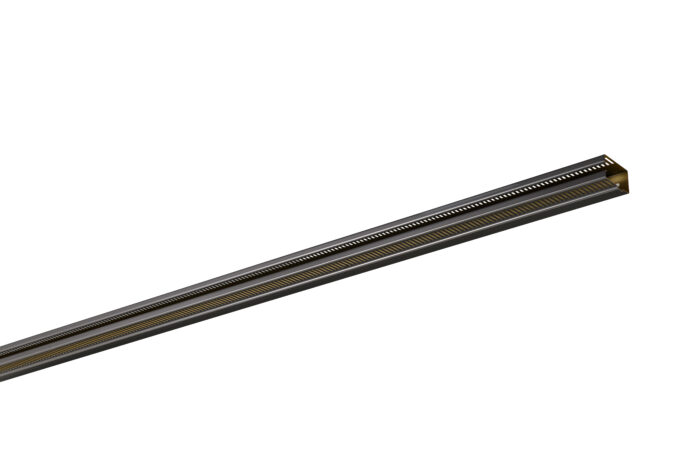

防火通気見切り縁ABM2
種類 | サイズ(mm) | カラー | 商品コード | 梱包 (1ケース) | 製品開口面積 (cm2/m) | 重量 (kg/ケース) |
---|---|---|---|---|---|---|
本体(準耐火用) | 23.3×84.5×1820 | ホワイト(WH) | DA9A0100 | 10本 | 100 | 13.5 |
ダークブラウン(DB) | DA9D0100 | |||||
本体(一般用) | ホワイト(WH) | DA9A0200 | 100 | 13.0 | ||
ダークブラウン(DB) | DA9D0200 | |||||
出隅カバー | 70.3×180.9×180.9 | ホワイト(WH) | DA9A0300 | 10個 | ー | 0.9 |
ダークブラウン(DB) | DA9D0300 | |||||
入隅カバー | 70.3×130×130 | ホワイト(WH) | DA9A0400 | ー | 0.7 | |
ダークブラウン(DB) | DA9D0400 | |||||
エンドカバー(右用) | 20×70.3 | ホワイト(WH) | DA9AR000 | ー | 0.2 | |
ダークブラウン(DB) | DA9DR000 | |||||
エンドカバー(左用) | ホワイト(WH) | DA9AL000 | ー | |||
ダークブラウン(DB) | DA9DL000 | |||||
ジョイント | 20×68.9 | ホワイト(WH) | DA9A0500 | ー | 0.1 | |
ダークブラウン(DB) | DA9D0500 |
防火通気見切り縁BM2
種類 | サイズ(mm) | カラー | 商品コード | 梱包 (1ケース) | 製品開口面積 (cm2/m) | 重量 (kg/ケース) |
---|---|---|---|---|---|---|
本体(準耐火用) | 23.3×84.5×1820 | ホワイト(WH) | DA8A0100 | 10本 | 100 | 13.5 |
ダークブラウン(DB) | DA8D0100 | |||||
本体(一般用) | ホワイト(WH) | DA8A0200 | 100 | 13.0 | ||
ダークブラウン(DB) | DA8D0200 | |||||
出隅カバー | 69.4×180×180 | ホワイト(WH) | DA8A0300 | 10個 | ー | 0.9 |
ダークブラウン(DB) | DA8D0300 | |||||
入隅カバー | 69.4×130×130 | ホワイト(WH) | DA8A0400 | ー | 0.7 | |
ダークブラウン(DB) | DA8D0400 | |||||
エンドカバー(右用) | 20×69.4 | ホワイト(WH) | DA8AR000 | ー | 0.2 | |
ダークブラウン(DB) | DA8DR000 | |||||
エンドカバー(左用) | ホワイト(WH) | DA8AL000 | ー | |||
ダークブラウン(DB) | DA8DL000 | |||||
ジョイント | 20×68 | ホワイト(WH) | DA8A0500 | ー | 0.1 | |
ダークブラウン(DB) | DA8D0500 |
共用
種類 | サイズ(mm) | カラー | 商品コード | 梱包 (1ケース) | 重量 (kg/袋) |
---|---|---|---|---|---|
タッピンネジ | 3.8×28.5 | ー | DA8ABS00 | 50本/袋 | 0.1/袋 |
材質 | 塗装溶融55%アルミニウム‐亜鉛合金めっき鋼板 板厚0.4mm |
---|
※「防火通気見切り縁ABM2/BM2」は日本化学産業(株)の商品です。
