用途・特長
- 軒天材12mm対応の軒天換気金物です。
- 換気口が見えにくいスッキリとしたデザインで優れた換気量を実現します。
- 製品固定は野縁にネジどめするだけの簡単施工です。

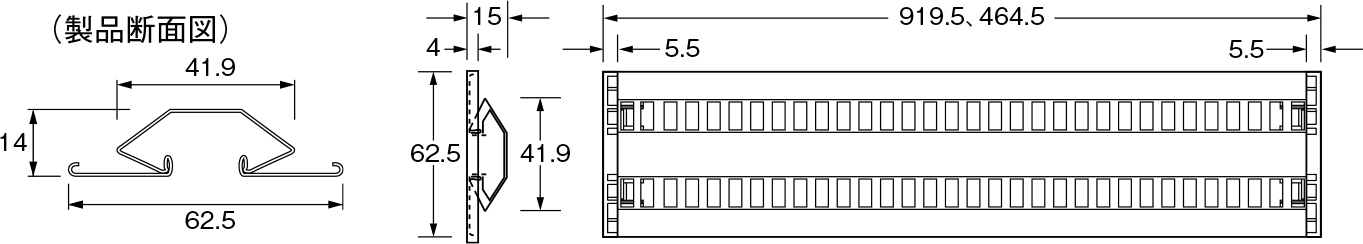

寸法図
取付参考図
注意事項
- 本体にはねじ孔が開いておりませんので、ネジで軒天換気金物を貫通させて野縁に取り付けてください。
- 当商品は、塩害地等の使用環境により錆が発生する場合がございます。設置環境については別途お問合せの上、十分にご考慮いただきご使用ください。
- 当商品は特殊発泡材がない非防火仕様となっておりますのでご注意ください。
仕様
| 種類 | サイズ（mm） | カラー | 商品コード | 梱包 （1ケース） | 付属金物 | 製品開口面積 （cm2/本） | 重量 （kg/ケース） |
|---|---|---|---|---|---|---|---|
| L=455 | 15×62.5×464.5 | ホワイト | DA4HIW00 | 10本 | タッピン皿ネジ （φ3.8×28mm） 3本×10袋 | 73 | 1.0 |
| L=910 | 15×62.5×919.5 | DA9HIW00 | タッピン皿ネジ （φ3.8×28mm） 4本×10袋 | 148 | 1.7 |
| 材質 | アルミニウム及びアルミニウム合金の焼付塗装板 |
|---|---|
| 表面処理 | カラーアルミ |
※「軒天換気金物HB」は日本化学産業（株）の商品です。
